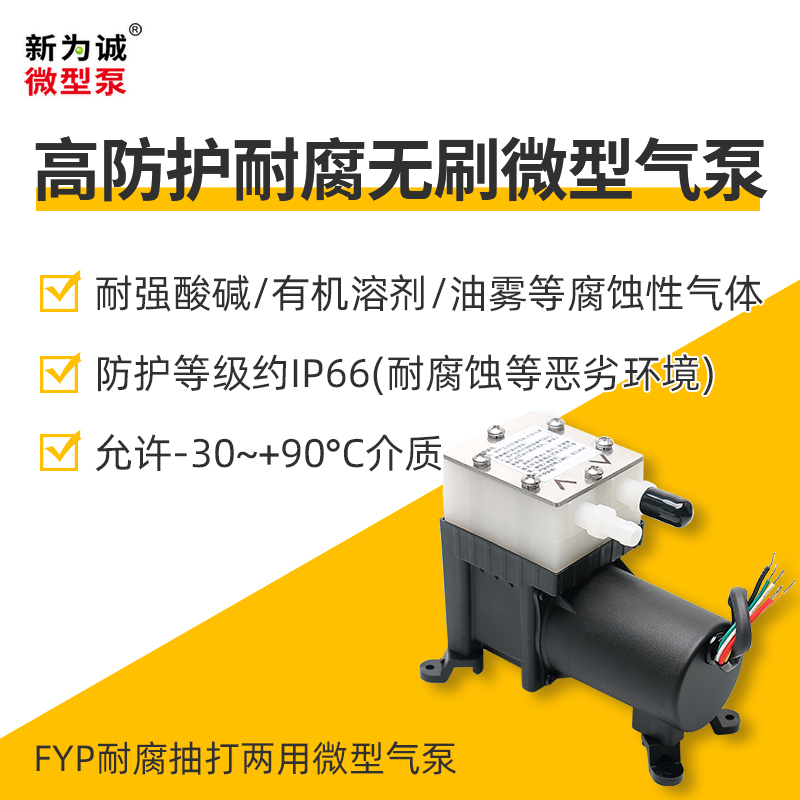

耐腐微型抽打气泵

1、新为诚科技，利用十余年微型气泵、微型气泵的技术积累，结合30000+行业客户意见、市场反馈等，开发出高防护耐腐抽打两用微型气泵FYP系列，将直流微型气泵的防护等级、耐腐能力提升到一个新高度！属目前新为诚直流两用微型气泵中，防护等级、耐腐、耐酸碱MAX产品；

2、【防护、材质、密封优势】

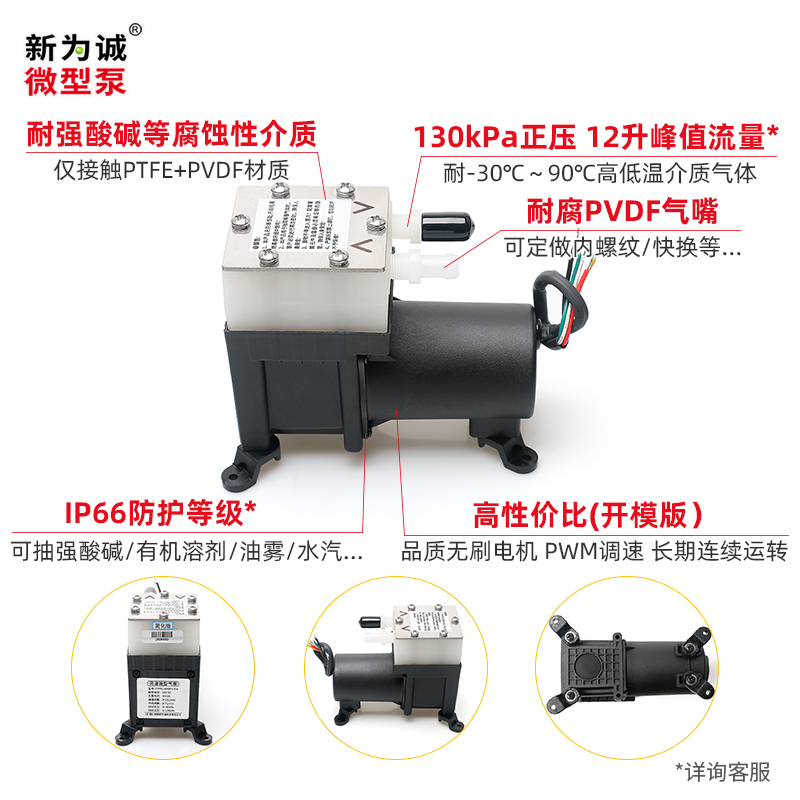

FYP系列，系全新设计的高防护、耐腐、耐酸碱微型气泵产品，具备以下优异特性：

1)优异的密封性：特殊设计的密封结构，气密性可靠。防护等级相当于IP66，可防尘、防溅水，适合对防护等级高场景；

2)很强的耐腐蚀性及优异介质包容性(介质仅接触PTFE+PVDF两种材质)：

(1)隔膜、阀片、密封等采用PTFE材质(俗称“塑料王”，也即常说的特氟龙、聚四氟乙烯)；泵头采用PVDF材质(聚偏氟乙烯，成本昂贵)，无橡胶材质；

(2)可耐受强酸、强碱等各类腐蚀性介质、有机溶剂等(含酯类极性有机溶剂)挥发气体、油雾、水汽......

3)气嘴耐腐：出厂免费赠送耐腐PVDF材质宝塔气嘴；

3、【体积、耐高温度、多场景等优势】

1)高防护耐腐微型气泵FYP，体积不到普通成年人2个拳头大，仅重约600克，在对体积、重量等有严格要求的耐腐场景优势较大；

2)耐高低温介质气体范围广：-30℃～90℃，无需额外定做！

3)恶劣环境场景(例如真空吸附铜管、转移加工，周围可能存在皂化水等油雾、水汽等潮湿环境)、环保行业腐蚀性气体采样、分析、循环、转移、过滤、液下曝气；易挥发有腐蚀性的有机物分析等多个场景都能使用，用途广泛！

4、【结构、定做优势】

1)设计先进，可靠耐用。阀片结构采用特殊设计，允许富含水气(少量液体，液态介质比例不能过大)......

2)新为诚耐腐气泵FYP简化版，主体结构采用尼龙材质，利用新为诚多年的微型泵生产经验和技术积累，重新设计、开模等，性价比更高；

3)高防护耐腐微型气泵FYP，未来还可定做标准机加版；

目前气体分析、采样、循环、输送行业中，常采用体积小巧、功耗低、便携式的微型隔膜气泵，但行业产品往往应对腐蚀性气体乏力；且定做门槛高(往往需要几百台或更多数量)，新为诚早已推出“一台也定做”服务，助力客户降低研发成本、缩短研发周期.....

4)FYP标准机加版优势：

1)采用特殊防护工艺，耐恶劣环境、腐蚀环境。

2)主体结构和关键零件均采用高强度铝合金精密加工，尺寸精度高，耐高低温介质，不易变形，强度、刚度高，可承受高负载。

3)无惧“天候老化”：主体结构和关键零件，标准版采用高强度铝合金精密加工而成，不怕风吹日晒，不同于普通塑料、橡胶存在天候老化(时间久了存在塑料变形、橡胶老化)问题；

5、高防护耐腐微型气泵FYP，高打气压力(MAX正压可达130kPa)、中等流量：峰值/平均流量可达12/7LPM；且MAX负压也能达到-40kPa......

6、高防护耐腐微型气泵FYP，不论简化版还是标准版都采用无刷品质电机；可通过 PWM 信号调节泵的电机转速从而改变流量，也可通过BK信号线控制泵的启停，适用于频繁启停的工况。还可通过FG转速反馈信号得知泵的实时转速，便于实现闭环控制。

7、低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

8、微型气泵FYP，电机具有多种保护功能。如堵转保护、过流保护等功能；安装姿态无限制，可任意方向安装，均能正常工作；

关键参数

注：

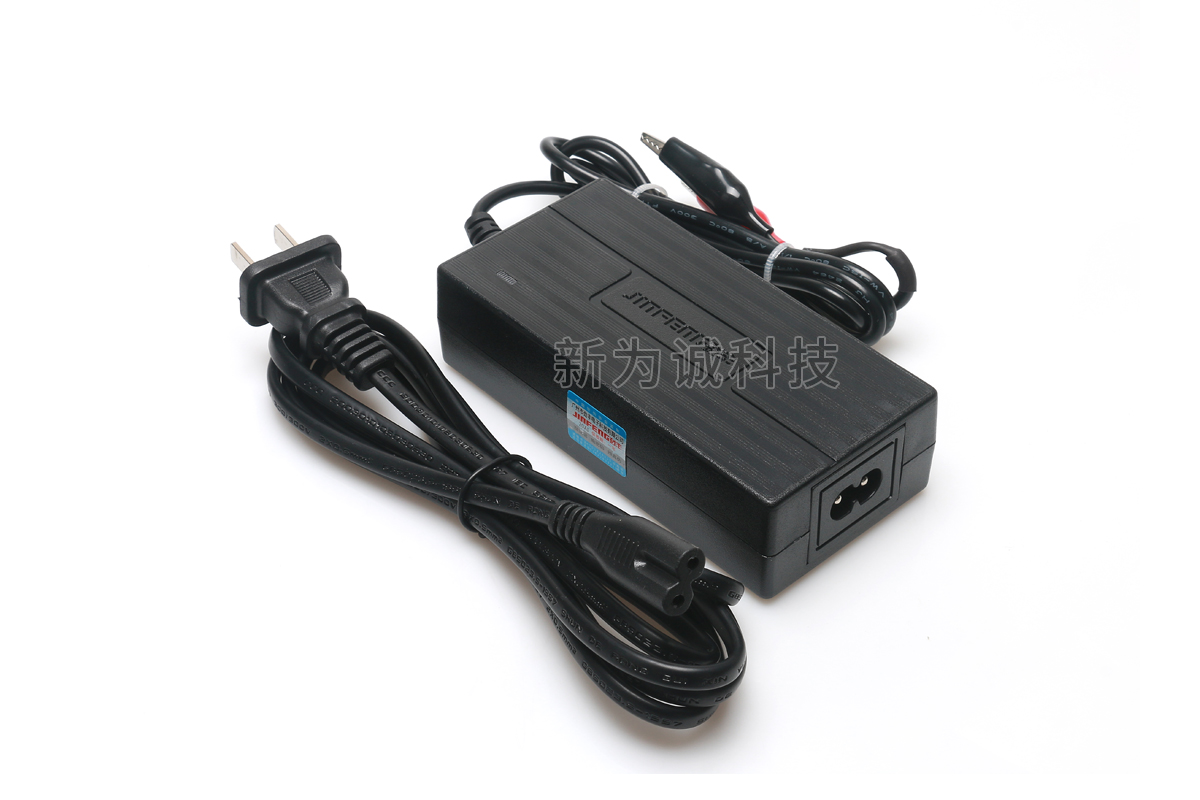

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、输入电压要求：12V±10%、24V±5%；

3、该系列微型泵对启动电流有一定要求，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)FYPR1-Axxxx-PJ2(12V型号)应超过9A，例如 12V10-11A；

2)FYPR1-Axxxx-PJ4(24V型号)应超过6A，例如 24V7-8A；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的12V5A/24V4A电源。

4、型号、版本及代号说明：

1)F—抽打两用微型气泵、YP—内部编号；

2)R-偏重耐腐蚀耐油雾；1-单头，2-双头(未来可能推出)；

3)A-无刷电机，C-有刷电机；

4)H8-接头：标配H8接头材质PVDF；；

5)PV-PTFE隔膜、阀片及密封+PVDF泵头；

6)P-PWM调速+FG电机转速反馈；；

7)J-简化版，B-标准版，P-品质版；

8)2-12V DC供电，4-24VDC供电；

9）实例：FYPR1-AH8PV-PJ4，代表：耐腐抽打两用微型气泵FYP，单泵头，品质无刷电机，PVDF耐腐材质宝塔接头，默认耐腐材质组合；PWM调速；简化版，24VDC供电；

5、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

7、【体积、接管】：

1)泵体积(长x宽x高，单位mm)：FYPR1-AH8PV-PJ2/4：约115×55×106(含安装脚)；

2)抽、排气嘴规格：内φ5.5×外φ9.0mm，宝塔直通式，材质：PVDF；

3)建议接管：

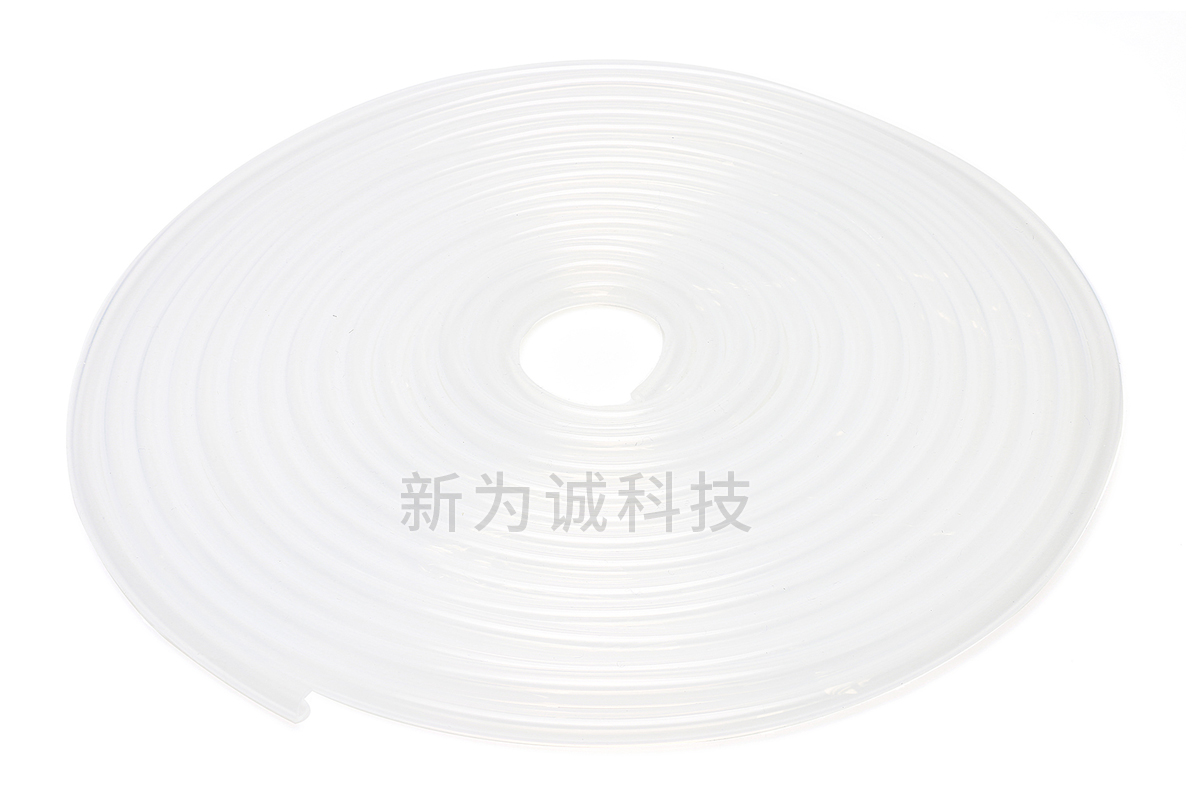

(1)抽非腐蚀性介质时：建议接内φ7×外φ13mm硅胶管；

(2)抽腐蚀性介质时：建议接内φ8×外φ10mmPTFE管(因PVDF的小管径管子很难找，建议用PTFE管)；

(3)强酸碱等腐蚀类气体，油雾类、有机物气体等特殊介质等，客户需结合对应特性，自行配置合适接管，并充分考虑易燃易爆、压力等特性，以保证安全！

4)抽、排气嘴有IN、OUT指示，盖有防尘帽，使用前请取下。

5)重量：约600克。

版本说明

注：

(1)★越多，代表此项性能越好；▲越少代表电磁干扰越小；以上对比不代表某种产品不好，仅供客户根据需要选择适宜的版本，特此说明!

(2)*代表设计样机参数，正式产品寿命正在测试中。

(3)实验数据来源：新为诚公司、原材料供应商实验室。

(4)虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

产品寿命测试说明：

1、满载寿命测试工况：额定电压下，封堵泵排气口，抽气口直通大气，使泵工作在MAX正压工况下24小时不停机连续运转；

2、空载寿命测试工况：额定电压下，泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：额定电压下，在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况环境

1、环境温度：0℃ ～ 50 ℃(无结露)；环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：所抽取的气体允许富含水汽，但不能是液态水；不能含有固体颗粒、杂质；允许介质含气态油雾、腐蚀性等；

介质温度必须控制在 -30 ～ 90 ℃之间(禁止介质中含有冰粒等固体颗粒)！不得让固体异物进入泵内！

选型注意

1、负载：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该无刷微型气泵。本身就属于低电磁干扰产品。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

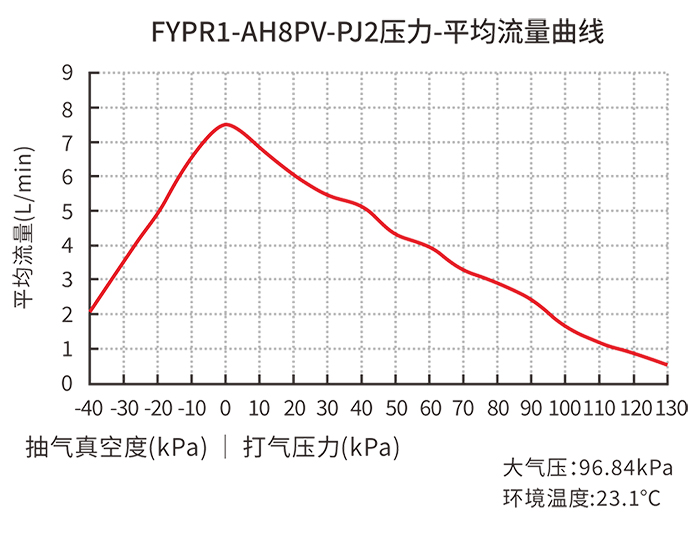

(1)FYPR1-AH8PV-PJ2压力-平均流量曲线

(2)FYPR1-AH8PV-PJ2压力-平均流量曲线

信号线说明

如果无需调速和转速反馈，可以按如下接线：

警示：

1、禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

2、请完全按上表连接！否则可能烧毁，造成保修失效！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.焊接电机引线时必须迅速，否则高温会损坏电机。

4.抽取有毒有害、腐蚀性、生物危害性及其他危险介质前，需对泵的密封性进行测试和周期性例行检查，或进行二次密封以确保安全。

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

7.无刷电机版，禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

8.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护！接触者应采取防静电措施！

9.请严格按照该说明书要求操作！

二维示意图

1、耐腐微型气泵FYP简化版-外形尺寸图(以下图示单位：mm)

说明：

FYP简化开模版，出厂标配4个Z字型橡胶减震脚(默认安装在泵体上)；客户如需固定，请自配对应规格的安装螺钉，详见外形尺寸图。
