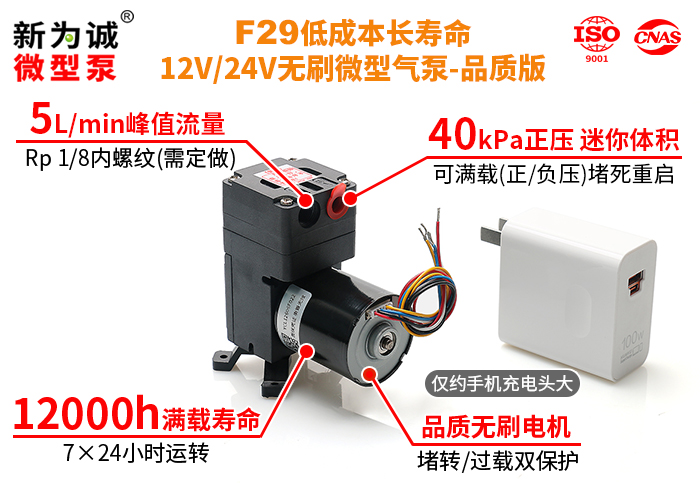

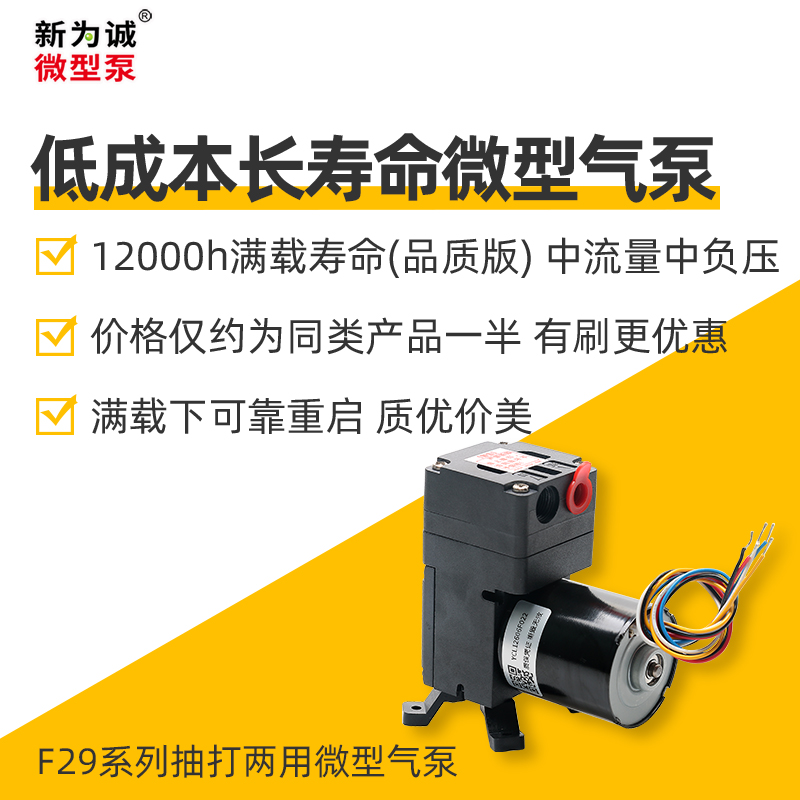

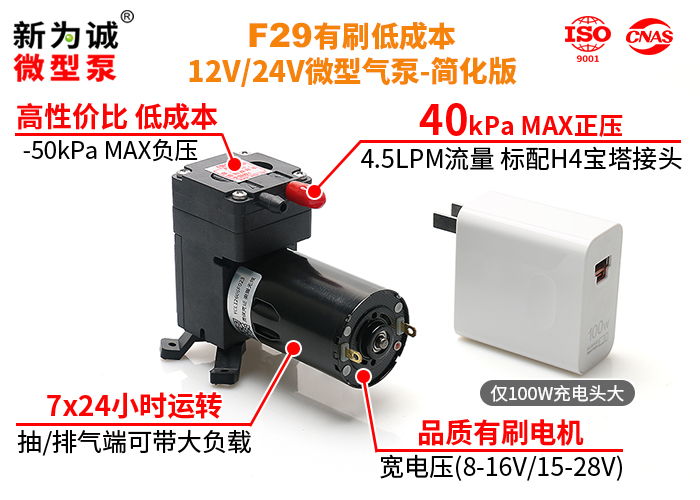

无刷微型调速气泵

1.【低成本、版本优势】

微型抽打两用气泵F29，系新为诚长期调研市场同类微型气泵优缺点，结合10余年研发、生产微型泵经验、客户反馈等，推出的新一代隔膜式微型气泵，兼顾“长寿命并主打低成本”，特别适合看重成本但寿命也要求高的客户：

1)简化版仅1xx元/台，搭配品质有刷电机，可长期连续运转，电机寿命5K小时，满载都可达2K，相当于其他产品无刷电机中档产品水平！且可宽电压工作(8-16V，12V泵/15-28V，24V泵)；

2)无刷标准版仅2xx元/台，搭配品质无刷电机，电机寿命12K小时，满载可达7K，对标其他产品的MAX品质版本！

3)无刷品质版仅4xx元/台，搭配MAX品质无刷电机，更高规格和负载能力的零配件，电机寿命18K小时，满载可达12K，充分满足长质保、chao长寿命的严苛场合需求！而价格仅有类似规格产品的一半！强烈推荐！

2.【性能、体积、噪音优势】

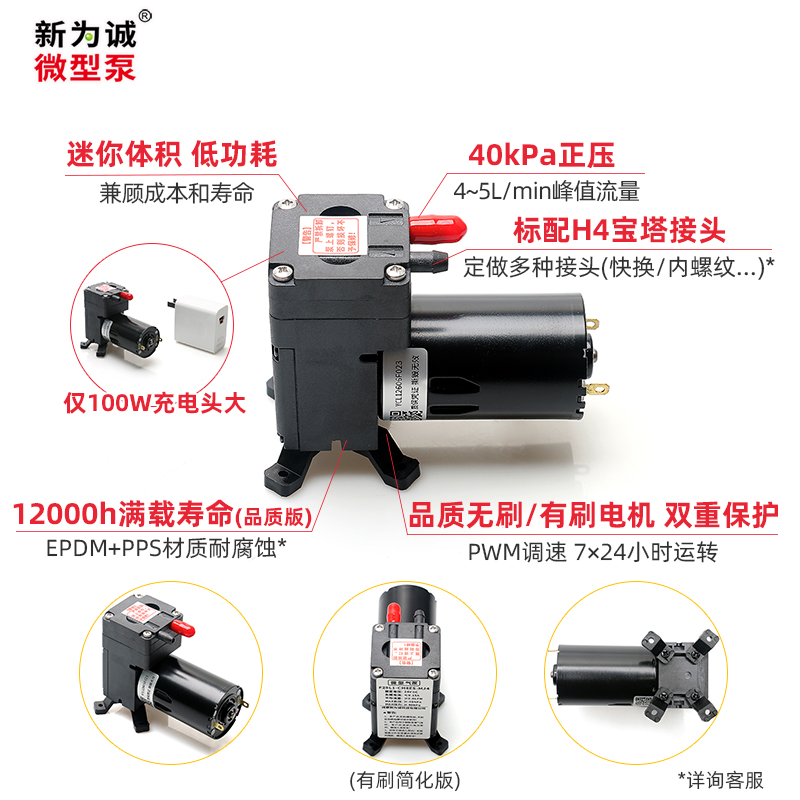

新为诚微型气泵F29，低价不低质，性能同样出色！

1)MAX负压≥-50kPa、峰值流量：4-5LPM、MAX正压≥40kPa；且都在MAX正压或MAX负压下，可靠重启！

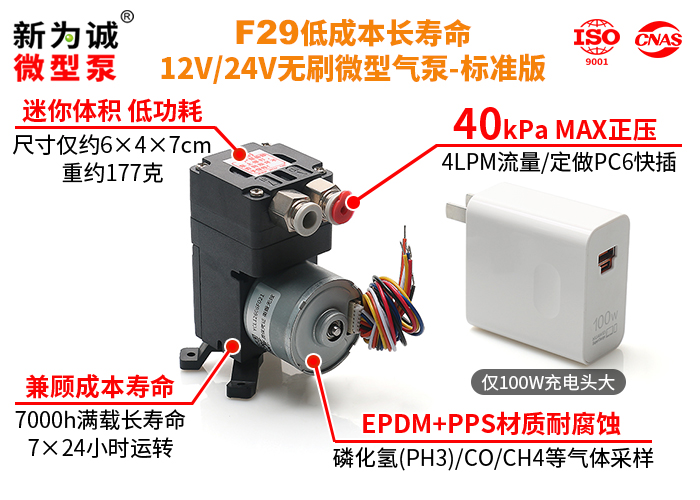

2)体积小巧：包容尺寸MIN的标准版，约6x4x7CM(正数表示上升)！适合仪器等内部狭小空间；

3)重量轻：仅重180-270克，能耗低不足5瓦；

4)噪音低：平均仅约58分贝(环境噪音平均约33分贝)！

3.【定做接头、朝向优势】

1)新为诚微型气泵F29，可提供4种接头供选择：外径4mm宝塔(H4出厂默认)、国标Rp1/8圆柱内螺纹(I8)、外径6mm快插(P6)、美制NPSC1/8圆柱内螺纹(N8)；方便快速适配您的工况，无需再考虑接头转换问题；

2)新为诚还提供“一台也定做”的泵头气嘴朝向定做服务：可在微型气泵F29默认气嘴朝向基础上，按顺时针旋转90/180/270度，来定做特殊朝向；解决常规朝向在狭小空间内无法安装难题，且保证参数不变！

4.【场景优势】

1)环保在线取样、气体采样场景：CEMS等环保在线取样、微型空气站等气体采样，要求微型气泵寿命长、7x24小时运转，不能中断；可选型微型无刷气泵F29标准版，兼顾寿命和成本，寿命是目前同类产品的近2倍！

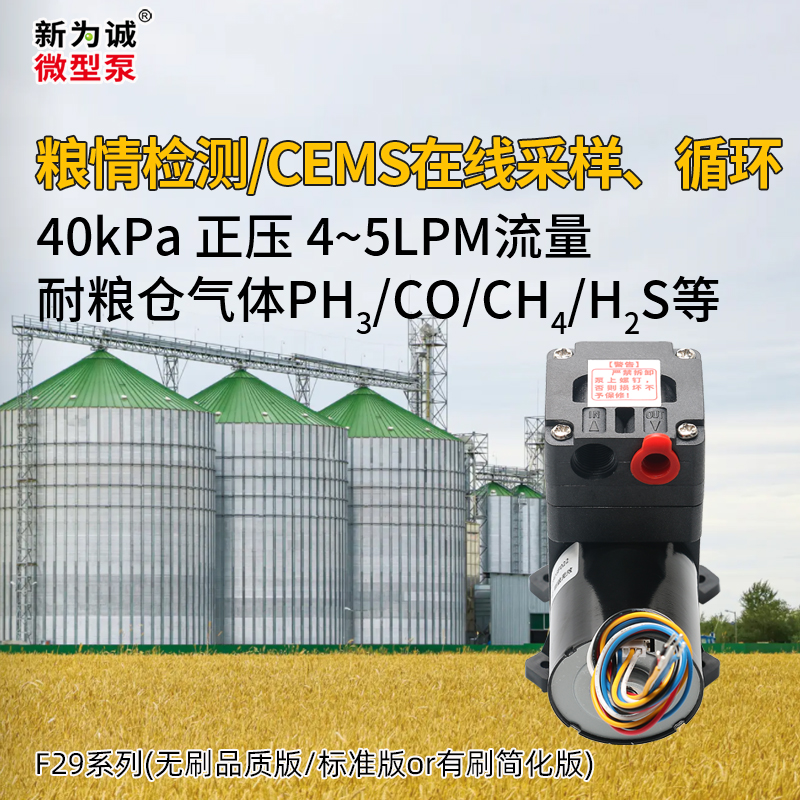

2)粮情监测、气体监测场景：粮仓常见消杀气体磷化氢PH3、预警气体CO、巡检气体CH4、H2S等，微型气泵F29的EPDM+PPS过流材质组合耐受能力优秀，非常适合做粮情检测的微型采样气泵...

3)激光器、分析设备、医疗设备的气体循环泵场景：具备中等流量、正负压参数的F29微型气体循环泵，非常适合这类场景，在连续工作需求下，均具有显著的寿命和价格优势。

4)更多场景......

5.微型气泵F29标准版、品质版自带2大保护：堵转、过流(过载)保护(简化版无保护)；

6.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；

7.抽、排气端都可带大负载，甚至堵死也属于正常工作；无刷版对控制电路几乎无干扰！

关键参数

【注意】：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)F29L1-Axxxx-PB2应超过1.1A，例如 12V2A以上；

2)F29L1-Axxxx-PB4应超过0.3A，例如 24V1A以上；

3)F29L1-Bxxxx-PP2应超过1.1A，例如 12V2A以上；

4)F29L1-Bxxxx-PP4应超过0.6A，例如 24V1A以上；

5)F29L1-Cxxxx-MJ2应超过2.8A，例如 12V3A以上；

6)F29L1-Cxxxx-MJ4应超过1.4A，例如 24V2A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF12V2A/12V5A/24V1A/24V3A电源。

3、输入电压要求：额定电压±10%。

4、【型号及代号说明】：

1)F—抽打两用微型气泵(也叫微型打气泵)系列；29是内部编号；

2)L—大流量；

3)1—单泵头；2—双泵头(未来有才推出)

4)C—有刷直流电机(简化版默认标配)；A—无刷电机A型(标准版默认标配)；B—无刷电机B型(品质版默认标配)；

5)接头说明(仅举例常见几种，详见《泵头与气嘴选项》

(1)H4-4mm宝塔接头(标配，中低压无腐蚀或低腐蚀场合，外接软管)；

(2)I8-Rp 1/8圆柱内螺纹接头(需选配，高气密性场合，外接R1 1/8圆锥外螺纹)；

(3)P6-PC6快插接头(需选配，管外径6mm，外接耐压硬质软管)，注意：因F29体积较小，无法选配PC8快插；

(4)N8-美制NPSC1/8圆柱内螺纹(少见，定做有起订量要求)；

6)ES—默认材质组合：EPDM隔膜、阀片及PPS泵头，其他组合详见参数表格；

7)控制方式：M-有刷电机电压调速控制(客户自配有对应功能的H桥电路才能实现)、P-无刷电机PWM调速控制；

8)版本简述：J—简化版，B—标准版，P-品质版；

9)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！

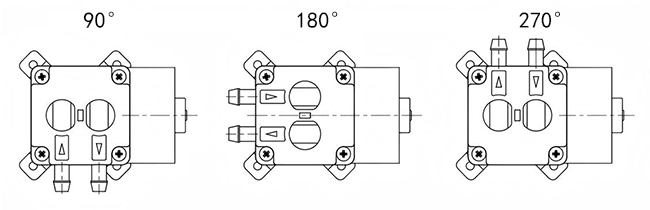

10)气嘴朝向XX(与标准朝向不同的其他朝向，需定做)：

00-气嘴标准朝向(与电机同向，角度=0°(默认不写))

09-在气嘴标准朝向基础上顺时针旋转90°；

18-在气嘴标准朝向基础上顺时针旋转180°；

27-在气嘴标准朝向基础上顺时针旋转270°。

【说明】：选配非标准朝向泵头后产品，负压不受影响。

5、版本对比：F29系列目前根据不同电机配置、品控要求的不同等分为3个版本：简化版、标准版、品质版，分别简称J、B、P。订购时，请一定注明具体版本后缀及代码！具体区别请见《版本对比》。

6、【实例说明】：

1)F29L1-CH4ES-MJ4：代表微型气泵F29系列内大流量、单泵头，直流有刷电机(低成本)、H4宝塔接头；EPDM隔膜、阀片、密封，PPS泵头；不调速或有刷电机电压调速控制(需客自配H桥电路)，简化版，24V DC供电；气嘴默认朝向。

2)F29L1-AP6ES-PB227：代表微型气泵F29系列内大流量、单泵头，A型无刷电机、PC6快换接头；EPDM隔膜、阀片、密封，PPS泵头；PWM调速控制，标准版，12V DC供电，气嘴顺时针旋转270°；

3)F29L1-BI8FS-PP4：代表微型气泵F29系列内大流量、单泵头，B型无刷电机、Rp 1/8圆柱内螺纹接头；FKM隔膜、阀片及PPS泵头；PWM调速控制，品质版，24V DC供电；气嘴默认朝向。

7、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

8、表中峰值流量特指用是指用去掉了针型阀的玻璃转子流量计测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)；

9、【体积、接管】

1)泵体积+重量(默认气嘴朝向，长×宽×高(包容尺寸单位mm)，更多不同接头尺寸详见三维接头安装图)：

(1)F29(有刷简化版标配H4宝塔接头)：约91.5×37.5×74(含减震脚)；

(2)F29(无刷标准版标配H4宝塔接头)：约59×37.5×74(含减震脚)；

(3)F29(无刷品质版标配H4宝塔接头)：约73.5×37.5×74(含减震脚)；

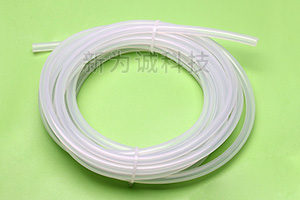

2)建议接管(mm)：φ4xφ8mm硅胶管(配默认H4宝塔接头)；

3)抽排气嘴有指示：in、out；使用前必须将抽排气嘴上盖的红色防尘帽取下，才能通电让泵启动。

版本说明

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

注：

(1)★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

产品寿命测试说明：

1、满载寿命测试工况：

(1)完全封堵泵排气口，抽气口直通大气，使泵工作在MAX压力工况下，24小时不停机连续运转；

(2)完全封堵泵进气口，排气口直通大气，使泵工作在MAX负压工况下，24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源：新为诚公司、原材料供应商实验室。

工况

1、环境：标准版与品质版的工作环境温度：0℃ ～ 50 ℃(无结露)；

工作环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等。

介质温度必须控制在 0 ～ 50 ℃之间；不得让固体异物进入泵内！

选型注意

1、负载：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型气泵无刷电机版本，属于低电磁干扰产品。

3、真空度值越小抽吸能力越强，详见微型真空泵常识。

4、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

气嘴选项

配置选项

噪音

(1)虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(2)当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

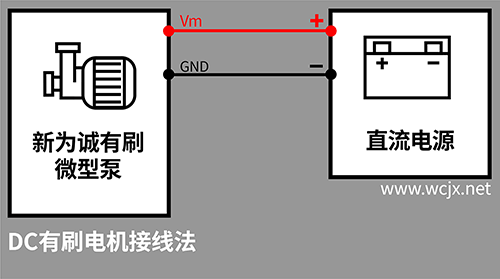

F29-C有刷简化版-直流有刷电机接线

F29-C有刷直流电机逻辑接线图

1、说明：

1)电机引线(红线)，连接直流电源正极，黑线连接电源负极。

2)配套的直流电源，需要具备足够输出功率，若功率不足，微型泵可能启动失败，或无法达到额定压力等参数!

2、F29-C配置直流有刷电机的调速与控制

1)直流有刷电机可通过调节电机输入电压，对电机转速进行控制，当采用电机电压进行调速时，通常是“降电压降转速”；而不是“升电压升转速”！输入电压不可超过电机额定电压，否则将导致电机提前损坏，可能失去免费质保！

2)当泵工作在低于额定电压状态下带负载工作，或者工作在管路压力超过额定压力的工况下工作，可能由于负载过大导致堵转或启动失败；发生堵转后应立即切断供电，避免电机烧毁！强烈建议在供电线路中，加入具备堵转/过流保护的电路模块，以避免电机损坏；

3)当需要气泵频繁启停，或者需要通过PWM信号对直流有刷电机进行调速控制时，建议在电源和泵的电源中间，加入H桥驱动模块(需有对应功能)，用于保护电源及进行PWM调速；选用具备堵转和过流保护的H桥驱动模块，可以进一步保护气泵避免意外损坏。

3、【特别注意】

1)堵转会导致电机电流大幅上升并发热烧毁，配置有刷电机的型号需避免可能导致堵转的工况，或安装堵转/过流保护模块以保护电机避免烧毁！

2)常见堵转/过流保护模块：

(1)保险丝——推荐，至简方式！根据额定电流2-3倍选择，客自配；

(2)H桥驱动模块——需确认是否带保险丝、对应模块，可扩展用于直流电机PWM调速...

F29-A无刷标准版-直流无刷电机的接线

【警告】

禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

1、F29-A无刷标准版信号定义：

1)本产品配置的电机引线有6条，接线及使用说明如下表。

2)如果无需调速和转速反馈，可以按如下接线：

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

2、逻辑接线图

此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！

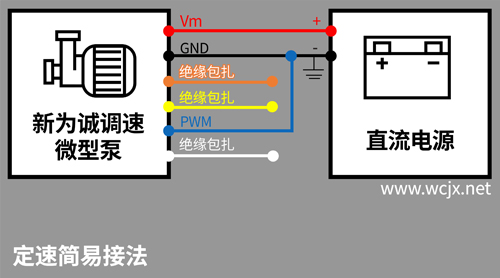

(1)定速简易接线法：

若无需调速和转速反馈，红线-电源正极，黑、蓝线-电源负极；橙、黄、白线绝缘包扎，泵将以额定MAX转速工作。

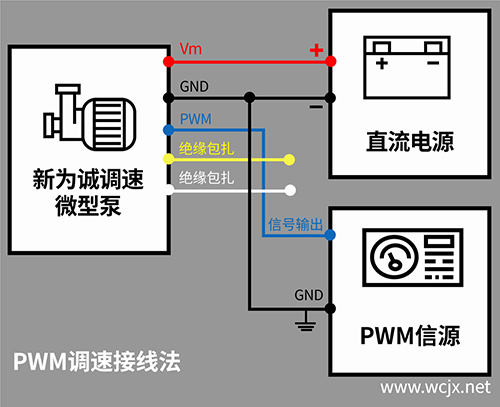

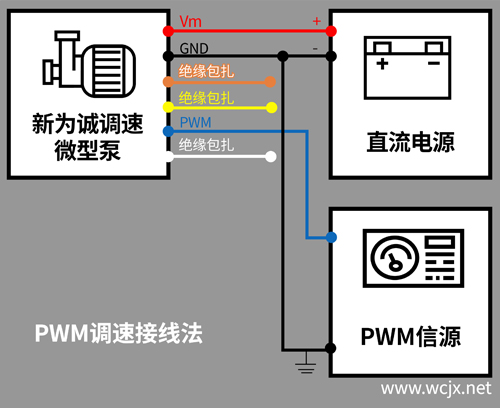

(2)PWM调速接线法

当使用PWM调速时，需使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出-蓝色PWM输入线，并将PWM信号源地与直流电源地进行连接，橙、黄、白线绝缘包扎；此时可通过PWM信号，对电机转速进行“开环”控制。

调速控制接线实例1：对F29-A进行PWM调速但无需FG反馈、BRAKE启停(接线前，泵必须处于断电状态)：

1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵电机)！频率固定在20kHz；

2)信号发生器正极接F29泵的蓝线、负极接黑线(电源负极，地)；

3)初始低电平占空比≥50%为宜(过低可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高；

4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

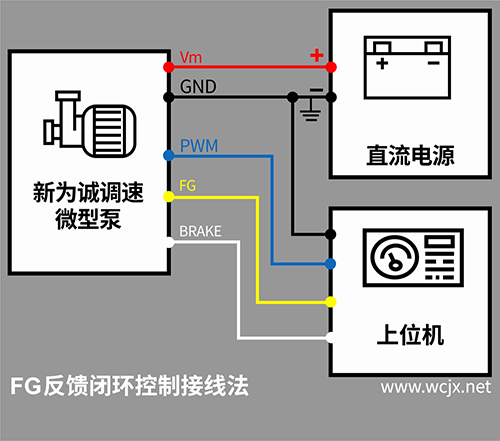

(3)PWM调速、FG反馈、BRAKE启停控制：

当使用PWM调速功能、BRAKE启停控制、并通过FG信号监控泵运转情况或进行反馈控制时，需使用支持PWM信号输出、FG信号输入和启停控制的上位控制器(MCU、PLC、上位机等控制器)，信号源输出-蓝色PWM输入线、PWM信号源地与直流电源地进行连接，黄色FG反馈信号输出线再接入上位控制器的FG信号输入端，白色BRAKE启停控制接入控制器；此时可通过PWM、FG信号，对电机转速进行“闭环”控制。

调速控制接线实例2：对F29-A进行BRAKE启停控制(接线前，泵必须处于断电状态)：

1)前面PWM调速步骤同“调速接线实例1”；

2)白色BRAKE线，可以接一个开关，默认与黑线断开(悬空状态)，此时泵处于运转状态；当想让泵停机时，接通开关，白线从悬空(默认运转)，变成与黑线连通(相当于接地0V)，泵就停止运转，再断开开关，泵又运转......从而达到“仅用一根线就能控制泵启停的目的”......

F29-B无刷品质版-直流无刷电机的接线

【警告】

禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

1、F29-B无刷品质版信号定义：

1)本产品配置的电机引线有5条，接线及使用说明如下表。

2)如果无需调速和转速反馈，可以按如下接线：

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

2、逻辑接线图：

此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！

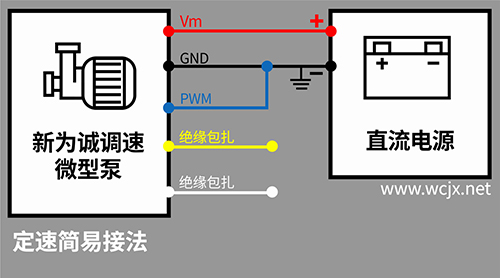

(1)定速简易接线法

说明：若无需调速和转速反馈，红线-电源正极，黑、蓝线-电源负极；黄、白线绝缘包扎，泵将以额定MAX转速工作。

(2)PWM调速接线法

说明：当使用PWM调速功能时，需使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接蓝色PWM输入线，并将PWM信号源地与直流电源地进行连接，黄、白线绝缘包扎；此时可通过PWM信号，对电机转速进行“开环”控制。

调速控制接线实例，详见上面F29-A无刷标准版PWM调速接线法，操作类似。

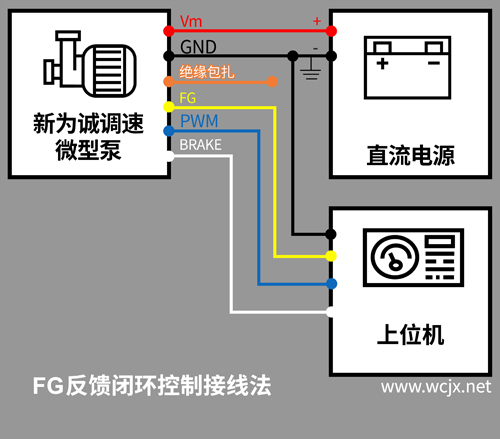

(3)PWM调速、FG反馈、BRAKE启停控制：

说明：当使用PWM调速功能、BRAKE启停控制、并通过FG信号监控泵运转情况或进行反馈控制时，需使用支持PWM信号输出、FG信号输入和启停控制的上位控制器(MCU、PLC、上位机等控制器)，将信号源输出连接蓝色PWM输入线，并将PWM信号源地与直流电源地进行连接，黄色FG反馈信号输出线再接入上位控制器的FG信号输入端，白色BRAKE启停控制接入控制器；此时可通过PWM、FG信号，对电机转速进行“闭环”控制。

调速控制接线实例，详见上面F29-A无刷标准版PWM调速、FG反馈、BRAKE接线法，操作类似。

安装说明

1、泵体直立安装与固定

1)震动敏感场合——标配减震脚安装

(1)新为诚出厂时，赠送4个Z字型橡胶脚，通过赠送的ST3*8自攻螺钉，已预装在泵体上；

(2)需通过减震脚，将泵安装在固定台面或设备机箱上时，客户可自配合适3mm螺钉(如ST3自攻螺钉/M3螺钉)，穿过Z字型橡胶脚另一端φ3通孔(厚度约4mm，有弹性)安装；

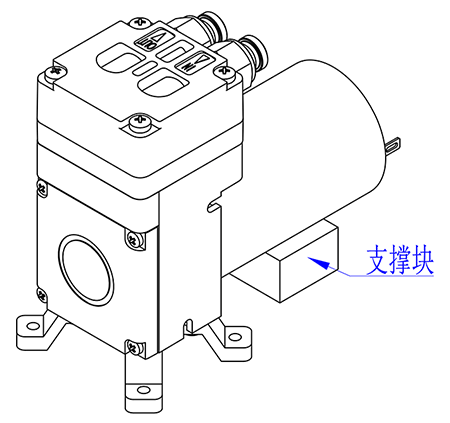

(3)请将带背胶的橡胶支撑块(赠送)，安装在电机下方(不带胶一面接触电机)，参考下图1：

图1

2)空间狭小场合——利用F29泵体底部预留的安装孔安装

(1)不安装Z字型橡胶脚节省空间；采购前请提前说明，新为诚随货会只发橡胶脚+螺钉，不安装在泵体上；不能拆卸已安装好的Z字橡胶脚！反复拆卸易导致泵体螺钉孔滑丝，可能导致免费质保失效！

(2)泵底部已预留4个安装孔，客户需自配ST3.0规格自攻螺钉(螺钉螺纹长度L≤5+δ安装板厚)，穿过安装板安装。

例：当安装板厚δ=2mm时，自攻螺钉螺纹应选择长度L≤7mm的(不宜过长，避免钻穿泵体安装孔导致漏气)！

在标准螺钉规格中，有4.5、6.5、9.5mm螺钉可供选择，建议选择较长的螺钉(实际中存在6、8、10mm长度)可用。

2、泵体侧面安装与固定

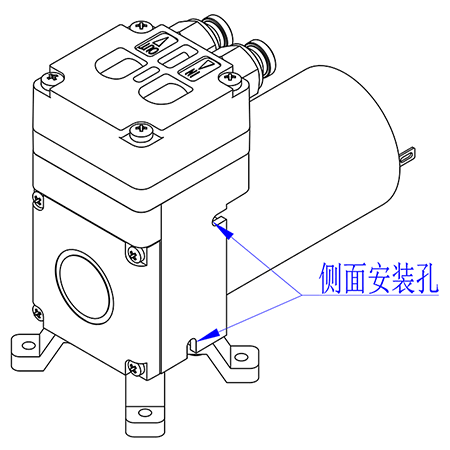

F29泵体预留了2处侧面安装螺栓位，支持泵体通过侧面安装外六角螺栓“放倒”或“垂直”安装，参考下图：

图2

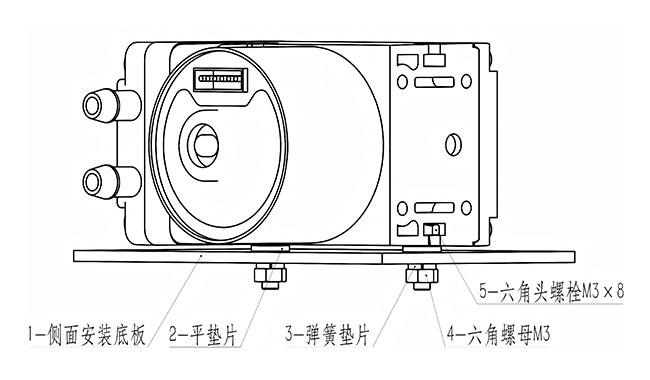

1)安装步骤：将M3*8六角螺栓分别放入泵侧面安装孔，加入平垫片，穿过安装板通孔，再添加弹簧垫片，最后用M3六角螺母锁紧即可。安装示例如下图3：

图3-F29底视图

2)M3六角头螺栓螺纹长度推荐：L≥6+δ安装板厚

举例：当安装板厚δ=2mm时，弹垫厚度+平垫厚度+板厚+螺母厚度=0.8+0.5+2+2=5.3mm，故六角螺钉应选择长度L≥6mm；在标准螺钉规格中，有6mm、8mm、10mm、12mm等的螺钉可供选择，建议选择较长的螺钉。

3)【注意】

(1)侧面安装所需：六角螺钉、螺母、平垫片、弹簧垫片等安装配件，需客户自配，以上仅为举例说明。

(2)客户需根据实际使用中的安装板厚度不同，自行购买足够长度的对应规格螺钉，若长度不够可能导致无法使用，特此说明！

3、特别注意：泵体顶部(远离橡胶脚安装端)已上有4个紧固螺钉，严禁拆卸或拆下用于安装固定，否则造成漏气等损坏，将失去免费质保！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

4.配套管路元件及容器必须有足够的强度，确保人身安全！

5.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

6.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

7.接触者应采取防静电措施！

8.请严格按照该说明书要求操作！

三维示意图

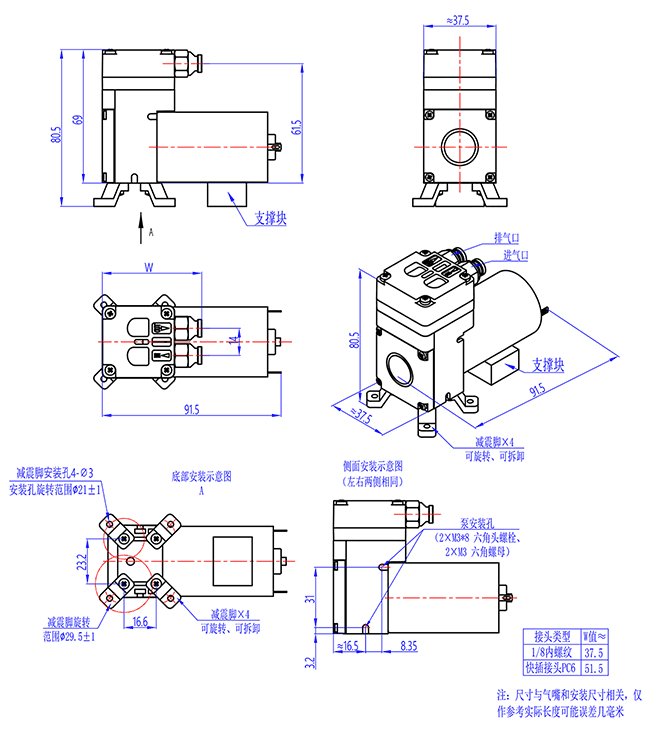

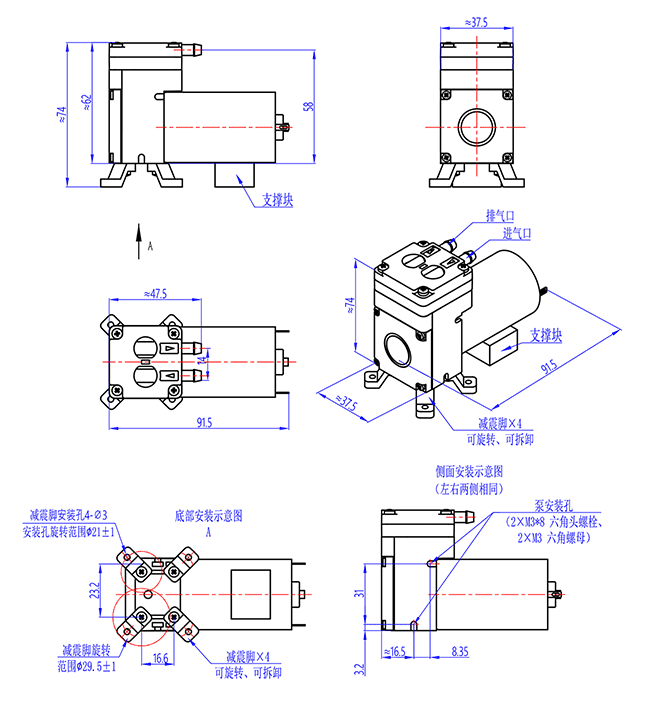

1、微型气泵F29-C有刷简化版(默认H4宝塔接头)-外形尺寸图(以下图示单位：mm)

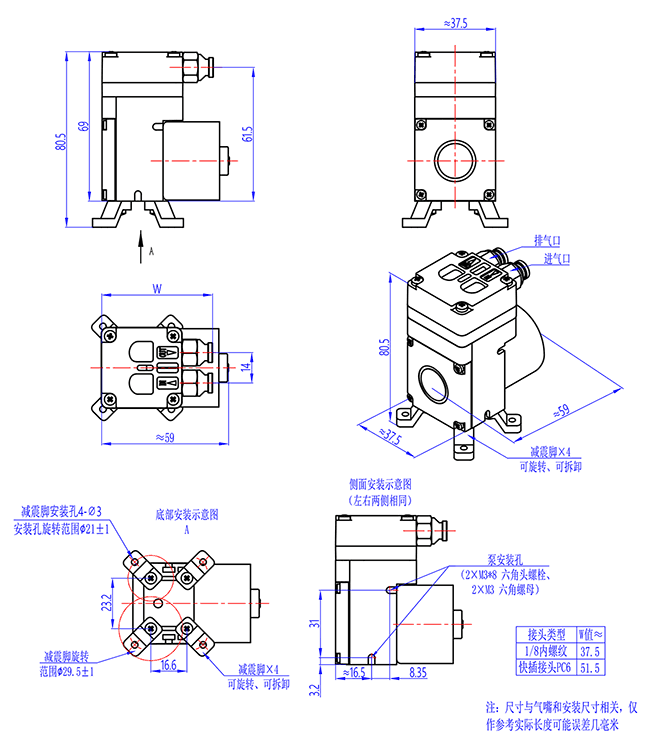

2、微型气泵F29-C有刷简化版(收费定做I8/P6接头)-外形尺寸图(以下图示单位：mm)

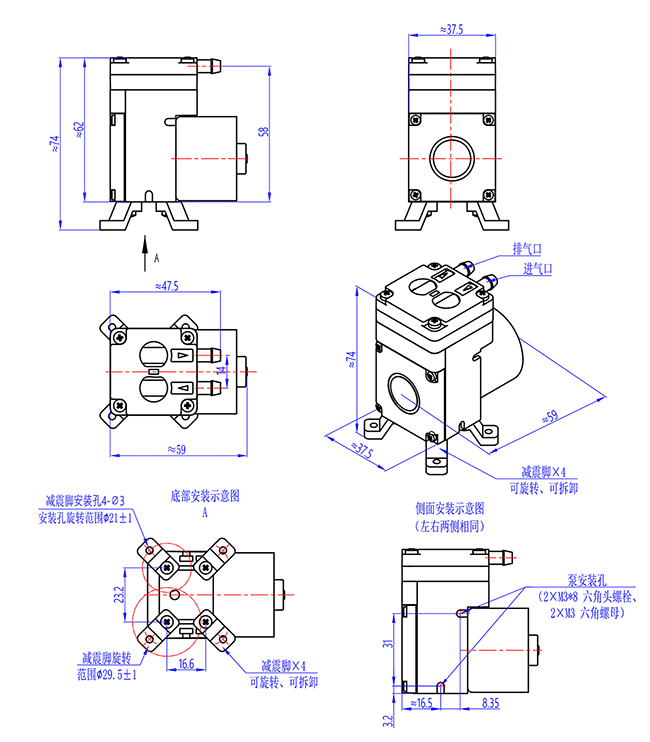

3、微型气泵F29-A无刷标准版(默认H4宝塔接头)-外形尺寸图(以下图示单位：mm)

4、微型气泵F29-A无刷标准版(收费定做I8/P6接头)-外形尺寸图(以下图示单位：mm)

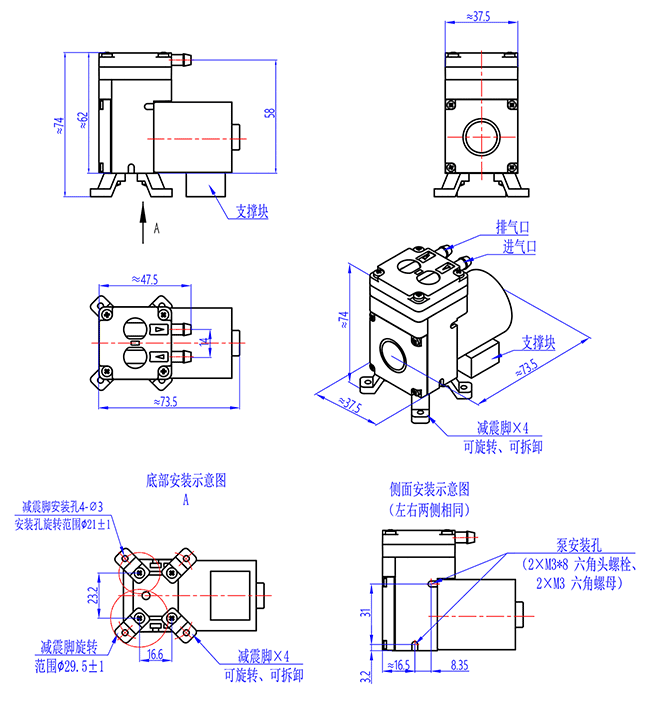

5、微型气泵F29-B无刷品质版(默认H4宝塔接头)-外形尺寸图(以下图示单位：mm)

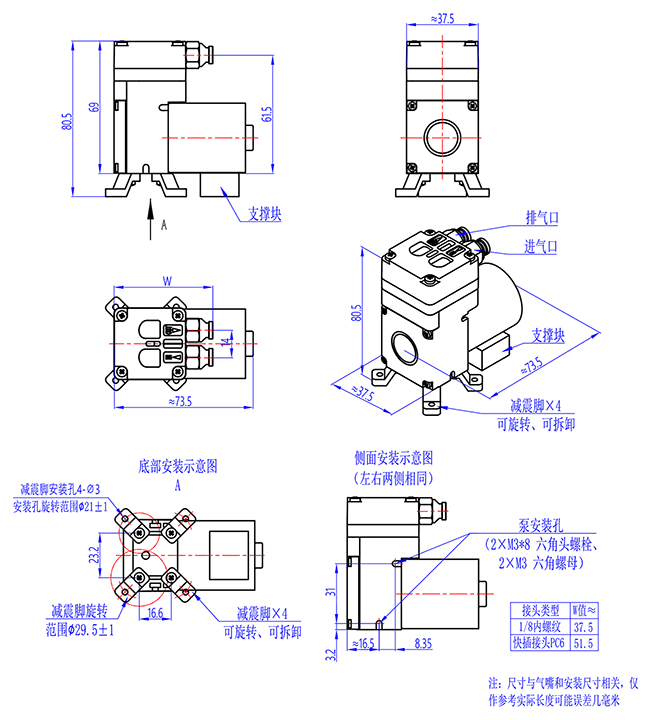

6、微型气泵F29-B无刷品质版(收费定做I8/P6接头)-外形尺寸图(以下图示单位：mm)

安装说明：

(1)、泵上螺钉不可拆卸，容易损坏；

(2)、安装孔为自攻螺钉孔，不易反复拧紧、拆卸，不然会导致安装松动、不可靠。
