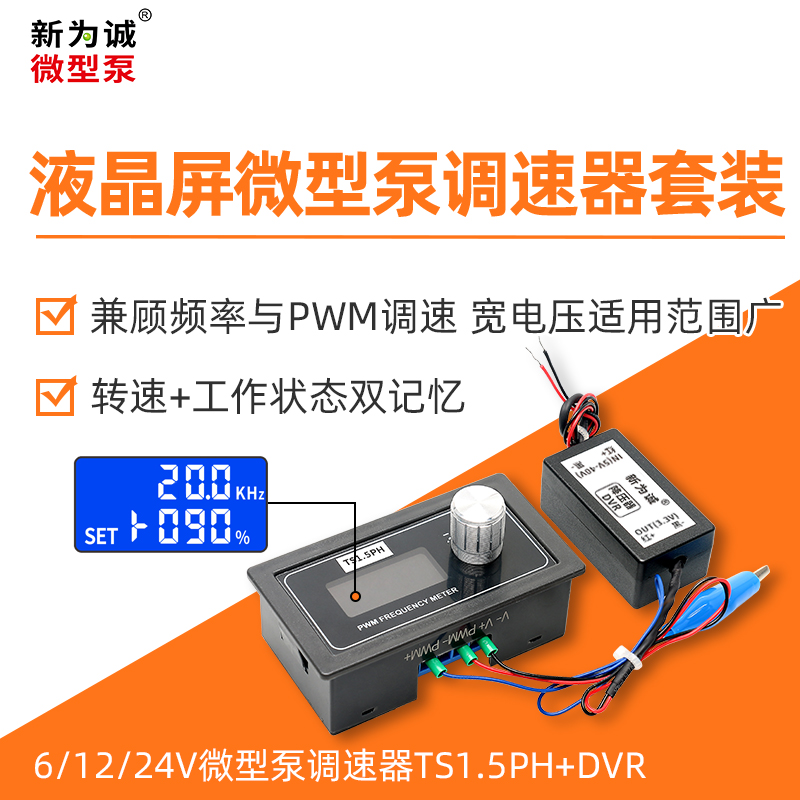

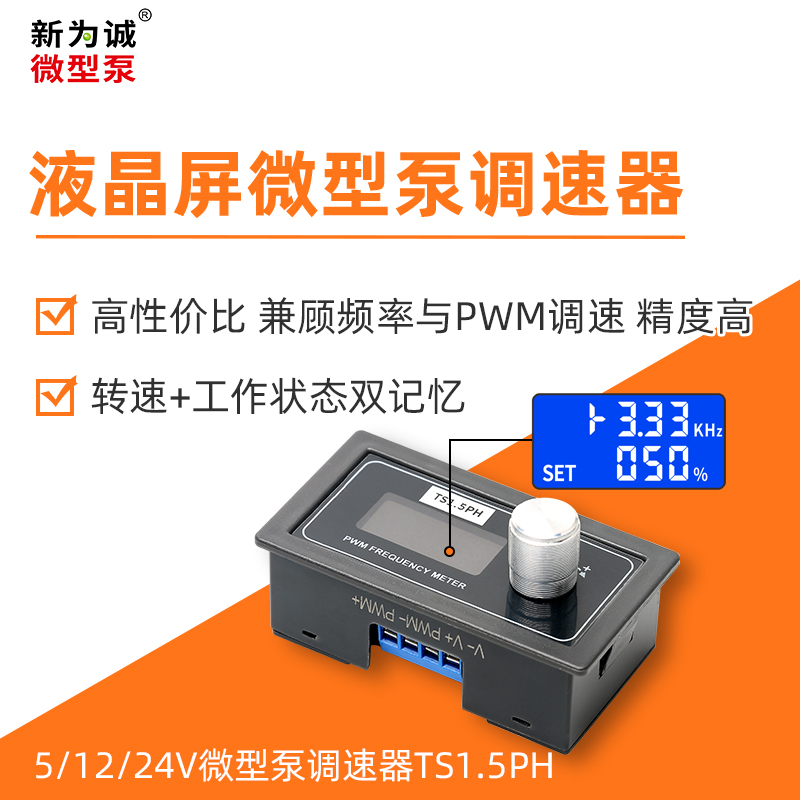

频率PWM两用型调速器TS1.5PH特点

新为诚利用十余年微型水泵、微型气泵的技术积累，结合20000+行业客户意见、市场反馈等，研发推出新一代微型调速器频率PWM两用型TS1.5PH，具有以下特点：

1、【兼容性强，小身材有大功能】！

1)兼容调速方式多：调速器TS1.5PH，行业罕见兼顾频率、PWM调速的两用微型泵调速器：即可频率调速，也可占空比调速(PWM调速)，通过控制微型泵电机转速，从而调节流量等；

2)兼容新为诚微型泵型号多、使用范围广：

(1)只需调速器，可“直接”调速：额定电压非5V但有5VDC输出或额定供电电压5V的微型泵；

(2)TS1.5PH+降压器DVR组成调速套装，可调速：无5VDC输出、额定电压为非5VDC的微型泵；

2)袖珍体积、搭配数显液晶屏、配合金属旋钮，设置、调节方便；

3)带有“转速记忆”+“工作状态记忆”双功能，设置好转速后，断电重启，能维持断电前的转速；

2、【功能丰富，简约不简单】！

1)液晶屏可直观显示实时占空比、频率，一目了然；

2)降压器输入电压范围广：5-40V DC，输出高电平3.3-5V、低电平0V，符合常见的PWM、频率信号高、低电平规范。

3、调节精度高，可精确到1Hz(频率调速)/1%(PWM调速)；

4、重量轻(仅40克)，体积小(仅约6CM见方)，有调节旋钮，非常适合集成在控制面板中，拿来就用！

5、可直接放置在桌面使用，也可安装至设备面板使用；

6、适合对以下客户群：

(1)对从新为诚购买的无刷微型泵有调速要求，但没时间和精力开发或者不擅长的；

(2)希望调速，但要能记住调速后的转速、工作状态，无需重复设置，直接恢复工作的客户群。

(3)无需太多复杂功能、易用易理解，需要高性价比！



关键参数

注：

1、以上微型泵、TS1.5PH调速器均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源(6V除外)。

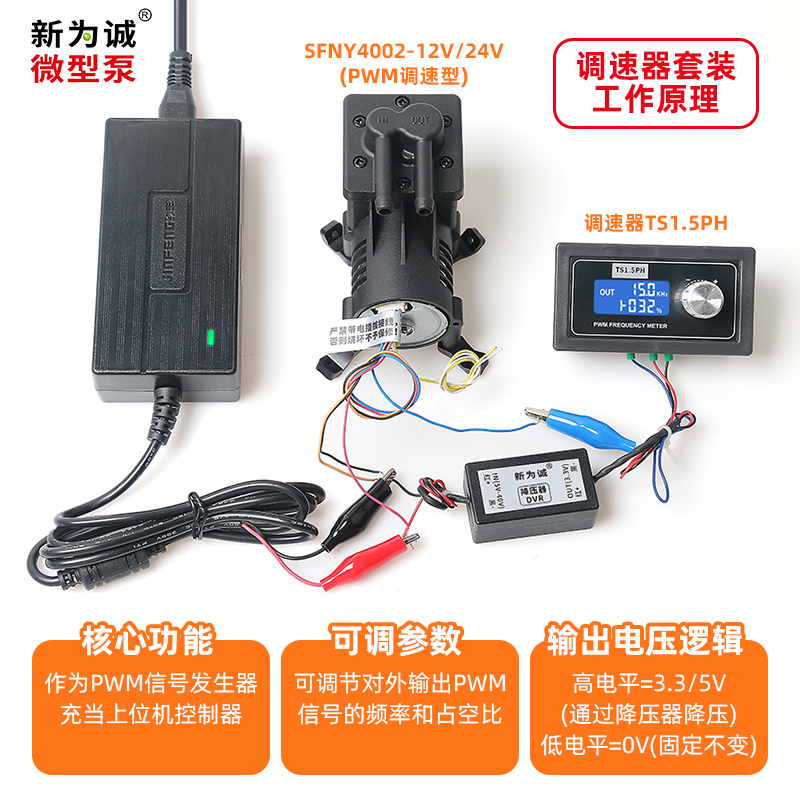

2、【工作原理】：TS1.5PH本质上是PWM信号发生器，相当于一个上位机控制器，可调节对外输出的PWM信号频率、占空比；供电的电压是多少，输出的高电平就是多少，低电平一直是0V；

3、电压要求：

1)TS1.5PH：输入电压3.3V-5V(注意不可直接超过此电压范围的电压，否则烧毁不予保修)！

2)降压器DVR参数简介：输入(IN)：5-40V DC，输出(OUT)：3.3V；

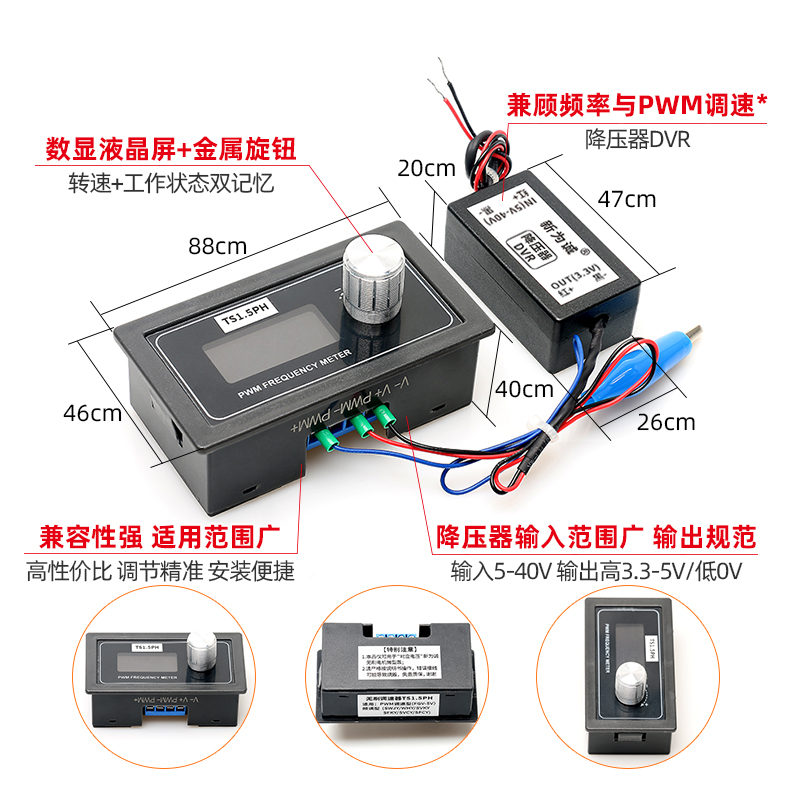

4、尺寸信息(mm，长宽高)：

1)调速器TS1.5PH：整体约88×46×51mm(含旋钮高度)：

(1)主体：约88×46×40mm(不含旋钮高度)；(2)旋钮：直径约φ13mm，高度约11mm；

(3)线长：默认约300mm，如需定做可联系新为诚客服；(4)重量：约40克。

2)降压器DVR(DC voltage regulator)：整体约47×26×20mm(不含引线)，重量：约20克；

5、更多适配的微型泵型号请与新为诚客服联系。

微型调速器频率PWM两用型TS1.5PH与其他调速器对比

【频率调速型如何接线】—SWJY、WHY频率调速型

1、调速前准备：频调型的微型泵(以WHY4006T-24V为例)、TS1.5PH调速器、对应24V直流电源，确保处于断电状态；

2、测试不调速状态下，微型泵是否能正常工作：

1)拔掉频调型上的4Pin接插件；

2)泵电源2Pin接插件：

正极红线——24V电源红鱼夹；

负极黑线——24V电源黑鱼夹；

通电测试，泵能正常运转，泵灯状态：绿灯常亮；说明调速前微型泵正常；

3、断电下，将4Pin接插件(公头)插入泵上对应母头；按下图1接线到TS1.5PH：

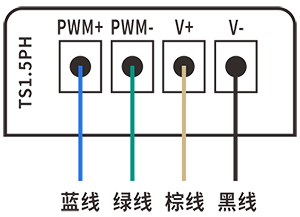

(图1-TS1.5PH侧面调速端口接线)

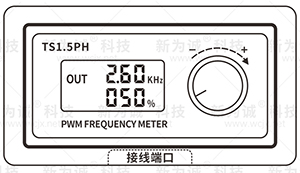

4、确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2(泵指示灯状态：蓝灯常亮(调速状态)，调节频率过程中，灯状态无变化)：

(图2-通电后TS1.5PH开机界面)

1)液晶屏显示“OUT”，默认旋转旋钮为调节占空比方式：顺时针旋转调大，反之调小(旋钮可无限顺时针或反时针旋转，没有限位)；

2)按WHY-T频调泵调速规范，占空比先调节到50%；

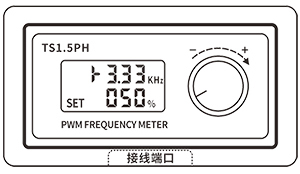

3)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头 指向频率(频率值闪烁)时，顺时针旋转调大，反之调小如图3；

(图3)

4)调速方式与电机转速——类似正比：

SWJY、WHY频率调速型随频率升高，转速上升，声音变大；反之转速下降，声音变小；调到需要的频率(转速)即可！

5、【注意】：

1)微型泵频调型，转速由频率信号的频率决定，例如：当调速器显示频率为 3.33KHz 时，泵的转速约为3333RPM。

2)约1-2秒不动旋钮，默认变回“OUT”；

3)转速不宜超过WHY-T调速规范允许的833～3333RPM，过低转速约300RPM时，可能导致泵停机(泵灯状态：变成红灯常亮(故障等))！此时断电必须将频率调高到>300Hz，再断电重启泵才能重新启动！

【频率调速型如何接线】—SVKY、SFKY频率调速型

1、调速前准备：频调型的微型泵(以SFKY12009H-24V为例)、TS1.5PH调速器、对应24V直流电源，确保处于断电状态；

2、测试不调速状态下，微型泵是否能正常工作：

1)拔掉频调型上的4Pin接插件；

2)泵电源2Pin接插件：

正极红线——24V电源红鱼夹；

负极黑线——24V电源黑鱼夹；

通电测试，泵能正常运转，泵灯状态：红灯常亮；说明调速前微型泵正常；

3、将4Pin接插件(公头)插入泵上对应母头；按下图1接线：

(图1-TS1.5PH侧面调速端口接线)

4、确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2(泵指示灯状态：红灯闪烁(调速状态)，调节频率过程中，红灯闪烁频率不变)：

(图2-通电后TS1.5PH开机界面)

1)液晶屏显示“OUT”，默认旋转旋钮为调节占空比方式：顺时针旋转调大，反之调小(旋钮可无限顺时针或反时针旋转，没有限位)；

2)按SFKY-H频调泵调速规范(20-80%)，占空比先调节到50%；

3)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头指向频率(频率值闪烁)时，顺时针旋转调大，反之调小如图3；

IMG_256

4)调速方式与电机转速——类似正比：

SVKY、SFKY频率调速型随频率升高，转速上升，声音变大；反之转速下降，声音变小；调到需要的频率(转速)即可！

5.【注意】：

1)微型泵频调型，转速由频率信号的频率决定，例如：当调速器显示频率为 3.5KHz 时，泵的转速约为3500RPM。

2)约1-2秒不动旋钮，默认变回“OUT”；

3)转速不宜超过SFKY-H调速规范允许的800～3500RPM，超过此范围，泵不会停机，但泵灯状态会由“红灯闪烁(调速状态)”变成“红灯常亮(非调速状态)”，导致调速失效！

【频率调速型如何接线】—SVCY、SFCY频率调速型(泵上无指示灯)

1、调速前准备：频调型的微型泵(以SFCY5015H-24V为例)、TS1.5PH调速器、对应24V直流电源，确保处于断电状态；

2、测试不调速状态下，微型泵是否能正常工作：

1)不接频调型上的4Pin接插件；

2)泵电源2Pin接插件或电源集成引出线：

正极红线——24V电源红鱼夹；

负极黑线——24V电源黑鱼夹；

通电测试，泵能正常运转，说明调速前微型泵正常；

3、将4Pin接插件(公头)插入泵上对应母头；按下图1接线：

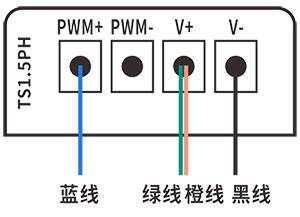

(图1-TS1.5PH侧面调速端口接线)

4、确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2(泵指示灯状态：红灯闪烁(调速状态)，调节频率过程中，红灯闪烁频率不变)：

(图2-通电后TS1.5PH开机界面)

1)液晶屏显示“OUT”，默认旋转旋钮为调节占空比方式：顺时针旋转调大，反之调小(旋钮可无限顺时针或反时针旋转，没有限位)；

2)按SFCY-H频调泵调速规范(50%)，占空比先调节到50%；

3)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头指向频率(频率值闪烁)时，顺时针旋转调大，反之调小如图3；

IMG_256

4)调速方式与电机转速——类似正比：

SVCY、SFCY频率调速型随频率升高，转速上升，声音变大；反之转速下降，声音变小；调到需要的频率(转速)即可！

5、【注意】：

1)微型泵频调型，转速由频率信号的频率决定，例如：当调速器显示频率为 4KHz 时，泵的转速约为4000RPM。

2)约1-2秒不动旋钮，默认变回“OUT”；

3)转速不宜超过SFCY-H调速规范允许的800～4000RPM：

(1)过低转速<800RPM时，可能导致泵停机！此时必须将频率调高到>800Hz，再断电重启泵才能重新启动！

(2)过高转速>4000RPM时，可能引发泵故障，由此引起的故障，将不予质保！

【PWM调速型-5V如何接线】—FGV(无刷5V版本)调速型(泵上无指示灯)

1、调速前准备：无刷电机PWM型的FGV-5V(以FGVN1-KH2EA-PB5-M1为例)、TS1.5PH调速器、对应5V直流电源，确保处于断电状态；

2、测试不调速状态下，微型泵是否能正常工作：

泵5根引出线：

正极红线——5V电源红鱼夹；

负极黑线——5V电源黑鱼夹；

蓝线-悬空；

黄、白线-绝缘包扎(或悬空，保证不要和其他接线触碰)；

通电测试，泵能正常运转，说明调速前微型泵正常；

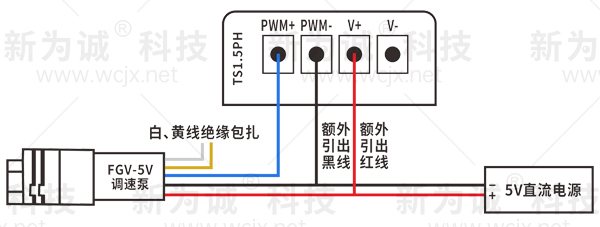

3、FGV-5V(无刷PWM调速型)比较特殊，需要额外引出2根线，按下图1接线：

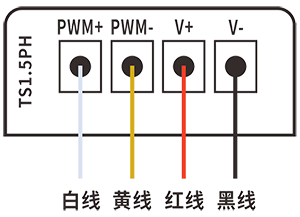

(图1-TS1.5PH侧面调速端口接线)

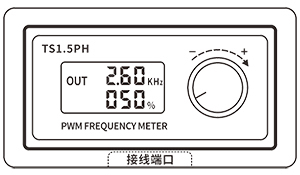

4、确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2：

(图2-通电后TS1.5PH开机界面)

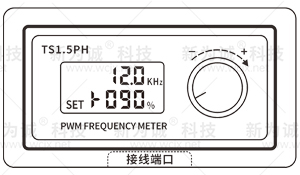

1)液晶屏显示“OUT”，如不在FGV-5V泵PWM调速规范(10-30KHz)内，需修改到范围内的某一个固定频率，例如12KHz；

2)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头指向频率(频率值闪烁)时，旋转旋钮调节到需要的频率；

3)稍等1-2秒，液晶屏自动显示“OUT”后，“直接”旋转旋钮调节占空比；顺时针旋转调大，反之调小(旋钮可无限顺时针或反时针旋转，没有限位)，如图3；

(图3)

4)调速方式与电机转速——类似正比：

FGV-5V(无刷PWM调速型)占空比与转速成正比：占空比上升，转速、声音上升；反之转速下降，声音变小；调到需要的占空比(转速)即可！

5、【注意】：

1)FGV-5V(无刷PWM调速型)，与频调型不同，占空比与电机转速不是一一对应关系，仅为正比关系。

2)TS1.5PH调节中，约1-2秒不动旋钮，默认变回“OUT”；

3)FGV-5V(无刷PWM调速型)，推荐设定值：

(1)设定固定的频率，不宜超过调速规范允许的10-30KH范围外；

(2)空载测试下，占空比不宜低于5%；万一出现占空比太低转速太低导致停机；则需要调高到10%占空比，重启才能启动！

(3)重载下(如抽或排气口堵塞下)，MIN占空比需根据客户工况实际测试，避免因转速过低启动乏力，导致泵无法启动！

【PWM调速型-非5V如何接线】—SFNY/SVLC/SWNY等12/24V调速型(泵上无指示灯)+TS1.5PH+DSR

1、调速前准备：PWM型的微型泵(以SFNY4002-24V为例)、TS1.5PH调速器+DSR降压器、对应24V直流电源，确保处于断电状态；

2、测试不调速状态下，微型泵是否能正常工作：

1)泵不接TS1.5PH+DSR，泵6根引出线：

正极红线——24V电源红鱼夹；

蓝、橙、黑线绕在一起——24V电源黑鱼夹；

黄、白线-绝缘包扎(或悬空，保证不要和其他接线触碰)；

通电测试，泵能正常运转，说明调速前微型泵正常；

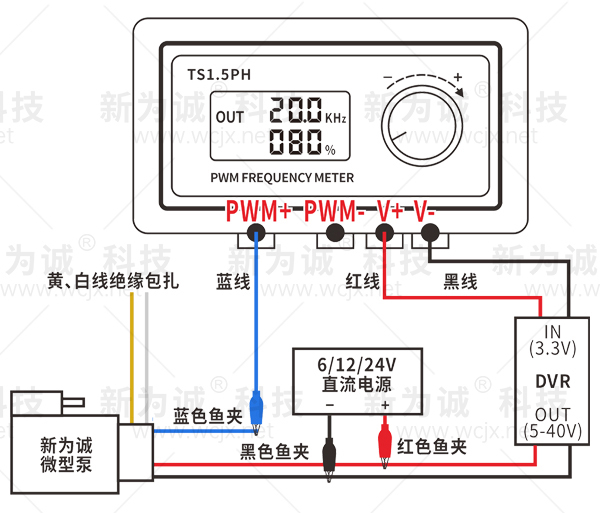

3、微型泵PWM调速型-非5V，如需TS1.5PH调速，必须搭配DSR降压器，出厂默认TS1.5PH+DSR降压器，已连接好如图1接线：

(图1-TS1.5PH侧面调速端口接线)

4、确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图2：

(图2-通电后TS1.5PH开机界面)

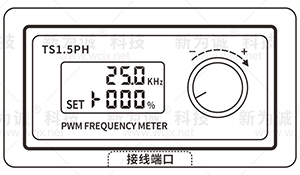

1)液晶屏显示“OUT”，如不在SFNY等泵PWM调速规范(20-30KHz)内，需修改到范围内的某一个固定频率，例如25KHz；

2)“按压”旋钮，液晶屏左下角显示“SET”，出现箭头 指向频率(频率值闪烁)时，旋转旋钮调节到需要的频率；

3)稍等1-2秒，液晶屏自动显示“OUT”后，“直接”旋转旋钮调节占空比；顺时针旋转调小，反之调大(注意：是反比关系！旋钮可无限顺时针或反时针旋转，没有限位)，如图3；

(图3)

4)调速方式与电机转速——类似反比(与其他型号不同)：

SFNY等PWM调速微型泵，占空比与转速成反比：占空比上升，转速、声音下降；反之转速上升，声音变大；调到需要的占空比(转速)即可！

5、【注意】：

1)SFNY等PWM调速微型泵，与频调型不同，占空比与电机转速不是一一对应关系，仅为正比关系。

2)TS1.5PH调节中，约1-2秒不动旋钮，默认变回“OUT”；

3)SFNY等PWM调速微型泵，推荐设定值：

(1)设定固定的频率，不宜超过调速规范允许的20-30KH范围外；

(2)占空比空载测试时，不宜高于95%，万一出现占空比太高转速太低导致停机；则需要调低到低于80%占空比，重启才能启动！

(3)重载下(如抽或排气口堵塞下)，MAX占空比需根据客户工况实际测试，避免因转速过低启动乏力，导致泵无法启动！

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.泵在带有负载的情况下，转速不宜调得过低，否则泵不能启动！

3.请严格按照该说明书要求操作！

三维示意图

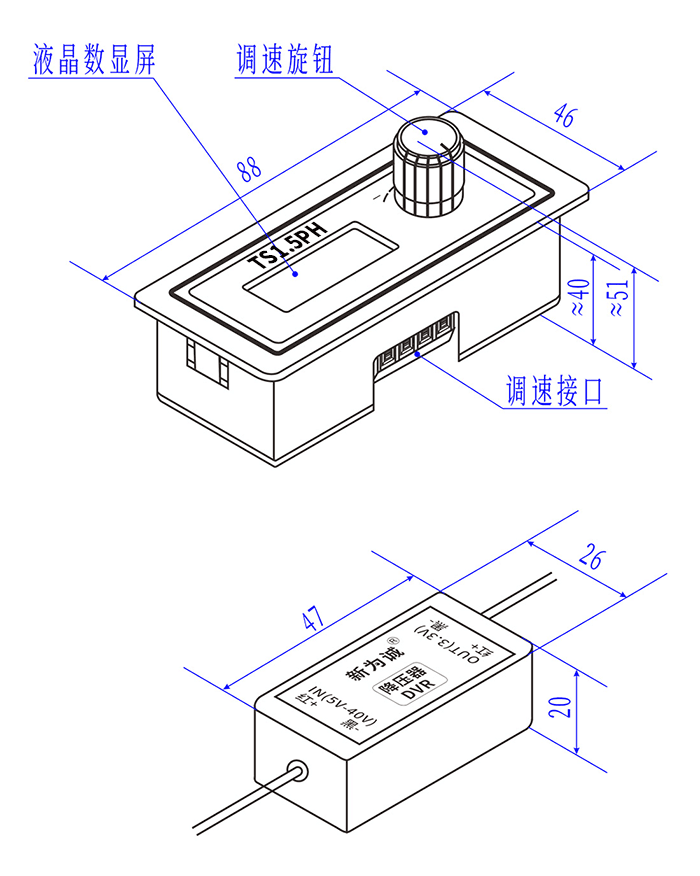

微型泵调速器TS1.5PH+降压器DVR尺寸图(图示单位：mm)

TS1.5PH调速器完整资料下载
