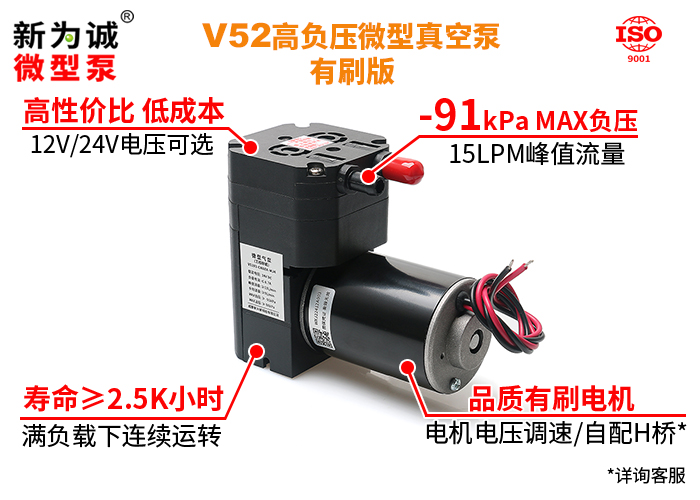

  • 无刷微型真空泵 V52系列
  • 无刷微型真空泵 V52系列

    高负压大流量微型真空泵

    1、【参数、高气密性优势】

    1)新为诚V52,系高负压微型真空泵V52系列体积、重量、流量更小版;但负压还更高:目前单泵头可达-91kPa(绝压10kPa.abs),未来双头产品还有负压、流量更大产品,敬请期待...

    2)新为诚V52,同时也是原广受欢迎的V50系列升级品,新增12V无刷版,还提供12V/24V有刷版可选,可选项更多、性价比更高!

    3)新增专业客户期盼的高气密性型号:针对高气密性低泄漏率的运用领域,新为诚研发推出:全金属高气密性泵头的V52T1,泵头采用“不锈钢”,气密性对比非高气密性的版本,提升近10倍!

    4)高负压微型真空泵V52系列,全部型号都可在大负载下可靠重启!


    • 0.00
      0.00
商品描述

高负压大流量微型真空泵

1、【参数、高气密性优势】

1)新为诚V52,系高负压微型真空泵V52系列体积、重量、流量更小版;但负压还更高:目前单泵头可达-91kPa(绝压10kPa.abs),未来双头产品还有负压、流量更大产品,敬请期待...

2)新为诚V52,同时也是原广受欢迎的V50系列升级品,新增12V无刷版,还提供12V/24V有刷版可选,可选项更多、性价比更高!

3)新增专业客户期盼的高气密性型号:针对高气密性低泄漏率的运用领域,新为诚研发推出:全金属高气密性泵头的V52T1,泵头采用“不锈钢”,气密性对比非高气密性的版本,提升近10倍!

4)高负压微型真空泵V52系列,全部型号都可在大负载下可靠重启!



产品优势


高负压大流量微型真空泵

1、【参数、高气密性优势】

1)新为诚V52,系高负压微型真空泵V52系列体积、重量、流量更小版;但负压还更高:目前单泵头可达-91kPa(绝压10kPa.abs),未来双头产品还有负压、流量更大产品,敬请期待...

2)新为诚V52,同时也是原广受欢迎的V50系列升级品,新增12V无刷版,还提供12V/24V有刷版可选,可选项更多、性价比更高!

3)新增专业客户期盼的高气密性型号:针对高气密性低泄漏率的运用领域,新为诚研发推出:全金属高气密性泵头的V52T1,泵头采用“不锈钢”,气密性对比非高气密性的版本,提升近10倍!

4)高负压微型真空泵V52系列,全部型号都可在大负载下可靠重启!

2、【性能、接头优势】

1)V52系列微型真空泵,不同材质组合适应性强,涵盖无腐蚀、强腐蚀等不同介质,如定做耐腐能力MAX的PV材质组合,可耐强酸强碱强腐蚀气体;

2)运行更可靠、稳定、安全,多种保护:无刷版均具备堵转、过流保护和反接保护功能,减少和避免泵在高负载、供电系统故障或误操作下意外损坏的可能。

3)丰富多样的定做接头(多达10种):不论是高气密场合推荐的8/6mm(K8/K6)快拧接头、8/6mm(B8/B6)卡套接头,还是工业设计中方便连接的PC8/PC6快插接头,常用的H8/H4软管宝塔接头,甚至还提供Rp1/8、NPSC1/8圆柱内螺纹接头,应有尽有,总有一款适合您!

3、【成本、寿命优势】

既有低成本、高负压中流量的有刷版V52V1-C,也有长寿命、高可靠性的无刷版V52V1-A,还有高气密性的V52T1-A可选;不论您是看重成本、寿命可靠性、高气密性等,总有一款适合您(寿命值详见后面)!

4、【场景优势】

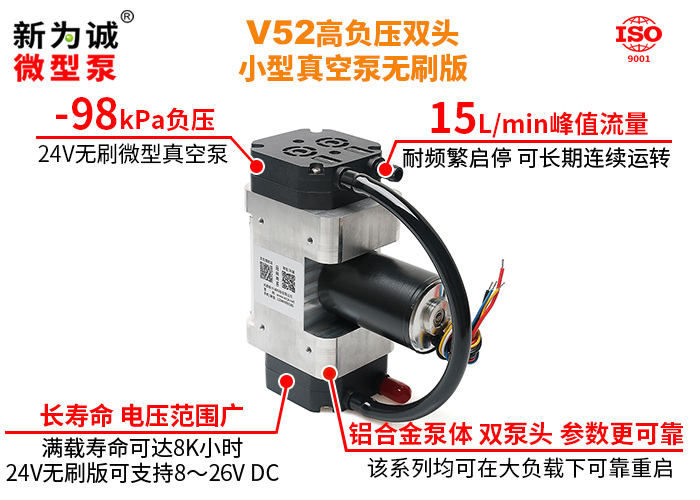

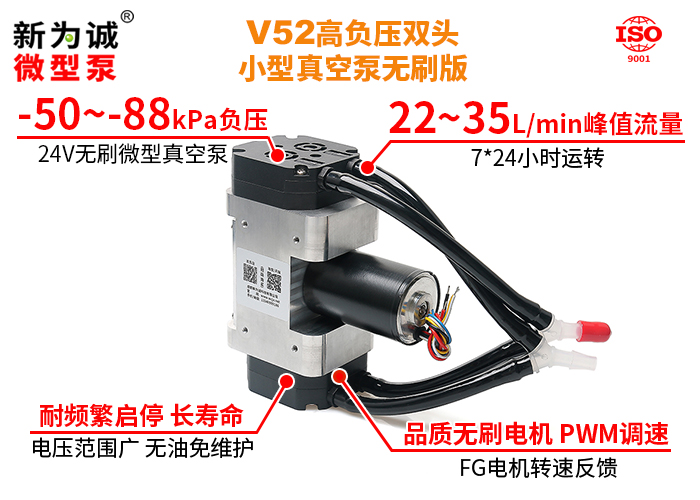

1)真空吸附、吸引、负压蒸馏场景:V52V1单头负压可达-91kPa,未来双头更可达到-95~-98kPa,还可实现-91kPa下的双倍流量,适用于各类高负压应用,如真空吸盘、负压吸引、负压蒸馏等等;新为诚微型泵

2)高气密性气体分析仪器场景:氧气分析仪、氦气检漏仪等气体分析仪器对于气密性有很高要求,轻微的泄漏就会导致分析仪器完全失效,V52T1高气密性产品专为该场景设计,本品气密性很高,且V52出厂时均会进行气密性全检(后期可找新为诚客服,索取高气密性检测方法);

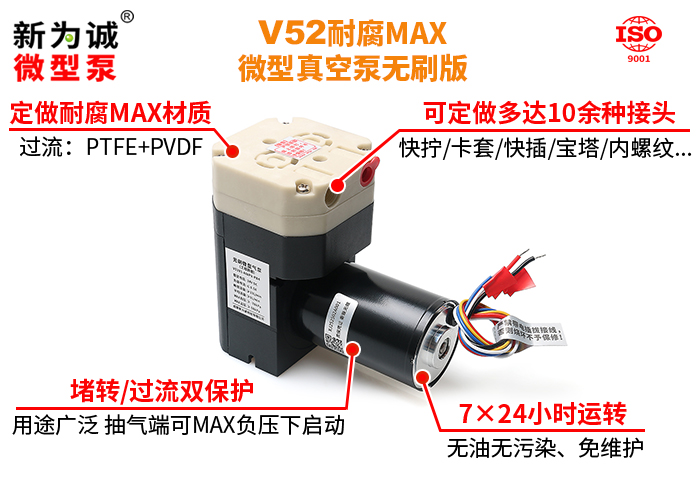

3)腐蚀性气体抽取场景:V52可定做强耐腐材质-PV组合:PVDF(聚偏氟乙烯,成本昂贵)+PTFE(常说的特氟龙,俗称“塑料王”)!可用于各类强腐蚀性气体抽取...

4)更多场景......

5、中大流量高负压微型真空泵V52系列,峰值流量:13-20L/min,平均流量为:9-14L/min;MAX负压:-50~-91kPa,属目前新为诚DC微型真空泵中,负压MAX产品(流量30L/min以下)!

6、允许介质富含水汽(详见介质要求),可昼夜不停长期连续运转,无油无污染、免维护;

7、抽气端可带大负载,甚至堵死也属于正常工作;无刷版对控制电路几乎无干扰!


调速功能

V52高负压微型真空泵,充分考虑客户需求,推出无刷标准版、有刷简化版,还可定做耐腐型号:

1)无刷标准版:配备品质无刷电机,电压范围广(例如24V无刷版可支持8~26V DC...),电机寿命可达15K小时,满负载下连续运转寿命≥8K小时,非常适合频繁起停或长期连续运转工况!还支持PWM调速、FG电机转速反馈,一台V52可满足多个不同参数场景;

2)有刷简化版:配备品质有刷电机,电机寿命可达5K小时,满负载下连续运转寿命≥2.5K小时!支持电机电压调速或客自配H桥控制电路实现PWM调速、频繁启停、堵转、过流保护等......(详询客服)!让看重成本的客户,也可享受高负压、中流量带来的便利和性能;

3)为降低客户研发测试成本,新为诚充分替客户考虑,现推出V52全系列定做耐腐版本、高气密性版本服务,一台也可以定做了,详询客服......


定做接头

客户如对微型气泵的抽、排气接头有特殊要求,可以定做以下规格接头;但具体费用、周期等需要预先咨询新为诚科技销售部。

气嘴组合

建议搭配的管路

P8快插接头

出厂默认,代表PC8快插接头,适用于外径φ8mm的PU及其他硬质塑胶气管。

P6快插接头

代表PC6快插接头,适用于外径φ6mm的PU及其他硬质塑胶气管。

H8宝塔接头

代表宝塔形接头,适用于4-5mm内径硅胶软管等软质气管,接头材质和选配泵头材质一致;非腐蚀性介质推荐内径φ3*外径φ6硅胶管,腐蚀性介质需定做PVDF的H4接头!

I8宝塔接头

国标Rp1/8圆柱内螺纹,客户可自行安装合适自己要求的气嘴接头或转接头。

N8内螺纹接头

美制NPSC1/8圆柱内螺纹,客户可自行安装合适自己要求的NPT1/8气嘴接头及转接头。

B8卡套接头

适用于外径8mm的不锈钢管。

B6卡套接头

适用于外径6mm的不锈钢管。

K8快拧接头

适用于8*5mm的PU及其他硬质塑胶气管。

K6快拧接头

适用于6*4mm的PU及其他硬质塑胶气管。


关键参数

型号

额定电压

负载电流

功率

峰值 流量

平均 流量

MAX相对真空度

MAX输出压力

重量

(V DC)

(A)

(W)

(L/min)

(L/min)

(kPa)

(kPa)

(kg)

EA材质(默认)

A型直流无刷电机、单向阀和密封:EPDM 泵头:增强尼龙

V52V1-AP8EA-PB2

12

≤1.0

≤12

≥13

≥9

≥-91

50

0.62

V52V1-AP8EA-PB4

24

≤0.5

≤12

EA材质(默认)

DC直流有刷电机、单向阀和密封:EPDM 泵头:增强尼龙

V52V1-CP8EA-MJ2

12

≤1.4

≤16.8

≥13

≥9

≥-91

50

0.76

V52V1-CP8EA-MJ4

24

≤0.7

≤16.8

PV材质(耐腐MAX)

A型直流无刷电机、单向阀和密封:PTFE 泵头:PVDF

V52V1-AH8PV-PB2

12

≤1.0

≤12

≥13

≥9

≥-70

50

0.62

V52V1-AH8PV-PB4

24

≤0.5

≤12

EG材质(气密性MAX)

A型直流无刷电机、单向阀和密封:EPDM 泵头:不锈钢

V52T1-AI8EG-PB2

12

≤1.6

≤19.2

≥20

≥14

≥-50

115

1.1

V52T1-AI8EG-PB4

24

≤0.8

≤19.2

对比:标准大气压

0

0


★特别说明:本表格参数为正式上市前工程样机预览参数,仅供参考,正式参数可能调整。


注:

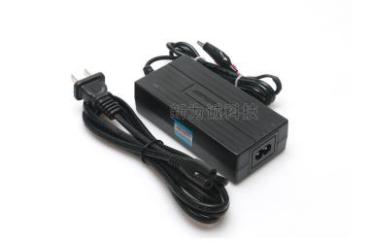

1、所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2、MAX允许输出压力-代表MAX允许使用压力,超出上述压力值使用将导致微型泵寿命缩短。

3、该系列微型泵启动电流稍大,为保证泵的正常运转,建议所配直流稳压电源“过流保护电流”:

1)V52V1-Axxxx-PB2应超过6.8A,例如 12V7A以上;

2)V52V1-Axxxx-PB4应超过2.8A,例如 24V3A以上;

3)V52V1-Cxxxx-PB2应超过4.4A,例如 12V5A以上;

4)V52V1-Cxxxx-PB4应超过2.8A,例如 24V3A以上;

5)V52T1-Axxxx-PB2应超过6.8A,例如 12V7A以上;

6)V52T1-Axxxx-PB4应超过2.8A,例如 24V3A以上;

客户配备的开关直流电源(过载能力要强);否则可能造成泵达不到额定参数、无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。

4、输入电压要求:额定电压±10%。

5、【型号及代号说明】:

1)V—单抽气微型气泵(也叫微型真空泵)系列;52是内部编号;

2)V—高负压、T-高气密性;

3)1—单泵头;2—双泵头(未来有才推出)

4)C—有刷直流电机(简化版默认标配);A—无刷电机A型(标准版默认标配);

5)接头说明(仅举例常见几种,详见《泵头和气嘴选项》:

(1)P8-PC8快插接头(管外径8mm,默认出厂标配高负压场合,外接耐压硬质软管);

(2)P6-PC6快插接头(需选配,管外径6mm,外接耐压硬质软管);

(3)H8/H4-8/4mm宝塔接头(需选配,中低压场合,外接软管);

(4)I8-Rp 1/8圆柱内螺纹接头(需选配,高气密性场合,外接R1 1/8圆锥外螺纹);

(5)E8/6-卡套接头...;

6)EA—默认材质组合:EPDM隔膜、阀片及PA泵头,其他组合详见参数表格;

7)控制方式:M-有刷电机电压调速控制(客户自配有对应功能的H桥电路才能实现)、P-无刷电机PWM调速控制;

8)版本简述:J—简化版,B—标准版

9)工作电压:4-24V DC,2-12V DC,从F40开始,微型泵型号不再出现类似描述:“XXX-24V/XXX-12V”

10)气嘴朝向XX(与标准朝向不同的其他朝向,需定做):

00-气嘴标准朝向(与电机同向,角度=0°(默认不写))

09-在气嘴标准朝向基础上顺时针旋转90°;

18-在气嘴标准朝向基础上顺时针旋转180°;

27-在气嘴标准朝向基础上顺时针旋转270°。

【注意】:选配非标准朝向泵头后产品,负压可能降低5-10kPa。

6、版本对比:

V52系列目前根据不同电机配置、品控要求的不同等分为2个版本:简化版(简称J)、标准版(简称B);分别用对应“J”、“B”表明。订购时,请一定注明具体版本后缀及代码!

7、【实例说明】:

(1)V52V1-CP8EA-MJ218:代表高负压/中流量微型真空泵V52系列,单泵头,有刷电机,外径8mm快插接头;EPDM隔膜、阀片及PA泵头;不调速或电压调速控制(需客自配H桥电路),简化版,12V DC供电,气嘴顺时针旋转180°;

(2)V52V1-AH8PV-PB4:代表高负压/中流量微型真空泵V52系列,单泵头,无刷电机,外径H8宝塔接头;直流无刷电机、PTFE隔膜、阀片,密封PVDF泵头、气嘴(耐腐能力MAX强),PWM调速控制,标准版,24V DC供电;

(3)V52T1-AI8EG-PB4:代表高气密性/中流量微型真空泵V52系列,单泵头,无刷电机,Rp1/8圆柱内螺纹接头;EPDM隔膜、阀片及“不锈钢”泵头;PWM调速控制,标准版,24V DC供电;气嘴默认朝向。

8、如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。

9、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准);通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题))。

10、【体积、接管】:

(1)泵体积(默认气嘴朝向):(长×宽×高,包容尺寸,单位mm):

V52(有刷简化版):约123×62×112(含减震脚垫);

V52(无刷标准版含高气密性型):约114×62×112(含减震脚垫);

(2)建议接管(mm):外径8mm硬质气管(快插管,要能用于负压场合的);重量:约620-1100克;

(3)抽排气嘴有指示:in、out;使用前必须将抽排气嘴上盖的红色防尘帽取下,才能通电让泵启动。


版本说明

性能

简化版

标准版

寿 命

★★

★★★

噪音

★★

可靠性

★★★

参数一致性

★★★

抗电磁干扰

★★★

工作环境温度

0~50℃

0~50℃

注:

(1)★越多,代表此项性能越好;以上对比不代表简化版不好,仅供客户直观对比参考,特此说明!

(2)特别说明:上表中,噪音高低与★成反比(即★越多代表噪音越低、越好):所以噪音分贝数从理论上来说,品质版<标准版<简化版(个体差异除外);详询客服。

虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!


可靠性寿命说明

型号

寿命值(小时)

简化版

标准版

V52

满载寿命

2500*

8000*

空载寿命

4000*

12000*

电机寿命

5000*

15000*

产品寿命测试说明:

1、满载寿命测试工况:封堵泵抽气口,排气口直通大气,使泵工作在MAX负压工况下24小时不停机连续运转;

2、*代表设计目标参数,实际寿命正在测试中。

3、空载寿命测试工况:泵抽气口、排气口直通大气,使泵工作在常压下,24小时不停机连续运转;

4、电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;

5、寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃随气候波动,环境相对湿度50%~85%,随气候波动;

6、实验数据来源为新为诚科技实验室,以及供应商实验室。


不同版本具备保护功能列表

型号

电机

堵转保护

过流保护

反接保护

V52全系列

配置有刷电机型号

×

×

×

配置无刷电机型号

配置有刷电机的型号无保护功能,但客可自配具有相应功能的H桥模块,实现PWM调速、频繁启停、堵转、过流灯,详询客服...


工况环境

1、环境温度:0℃ ~ 50 ℃(无结露);环境相对湿度:≤90% ;泵不宜在室外日晒,应在清洁、通风的环境中工作。

2、介质:所抽取的气体允许富含水汽,但不能是液态水,不能含有固体颗粒、油份、杂质、腐蚀性等(非耐腐材质型号)。

介质温度必须控制在 0 ~ 40 ℃之间(注意不是50℃);不得让固体异物进入泵内!

3、高温环境型和高温介质型:因相关实验还在进行中,结果没出来前,V52微型真空泵暂时不能定做高温环境型和高温介质型,请见谅。


选型注意

1、泵的抽气端可带大负载,甚至完全堵塞,均属正常工作,抽气口施加的负载不能超过泵的MAX真空度(MAX负压);

2、泵的排气端仅可带轻负载(也即排气口施加的负载必须≤泵的MAX正压)!否则请选择其它系列产品,如F50、FSG等。

3、关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接使用该微型真空泵无刷电机版本,属于低电磁干扰产品!

4、真空度值越小抽吸能力越强,详见微型真空泵常识。

5、如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。


配置材质

材质选项

标配

选配

泵头

PA

PVDF/不锈钢

隔膜

EPDM

PTFE

单向阀

EPDM

PTFE

电机选项

简化版

标准版

电机类型

DC有刷直流电机

A型无刷电机

额定电压

12V/24V DC

12V/24V DC

功能选项

标配

选配

控制方式

                                                                            /

PWM信号调速(仅无刷电机版)

接头选项

标配

选配

接头类型(详细定做接头)

P8

P6、E8/6、H8/4、I8、N8、B8/6、K8/6

泵头选项

标配

选配

泵头类型

标准泵头

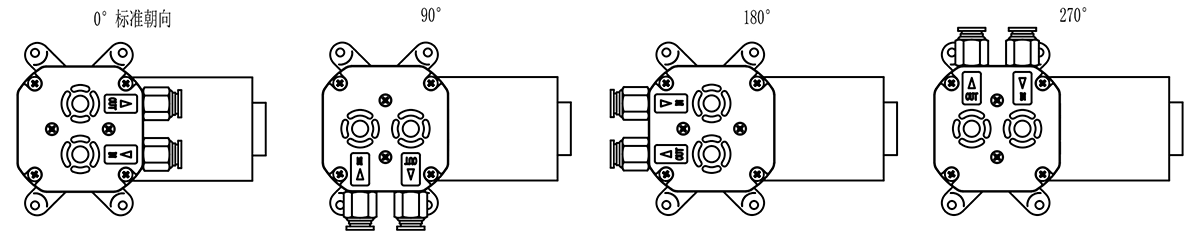

泵头朝向

标准朝向0°(气嘴与电机同向,默认不写,此时体积尺寸MIN,推荐)

90°

180°

270°

IMG_256

【注意】:选配非标准朝向泵头后,产品真空度参数可能降低5-10kPa,除特殊情况外(如管路设计确实需要等),不建议更换泵头朝向!


噪音

1、虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!

2、当有大气流通过泵时噪音较大,抽气接近真空时噪音将减小。如果把消音器接入管路系统,会产生一定消音效果。根据管路系统的具体情况,消音效果有差异。


过滤

当泵工作一段时间后,输送介质中含有的固体杂质会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在泵入口一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后,因附着了杂质而阻力增大,使系统的流量和真空度明显下降,应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

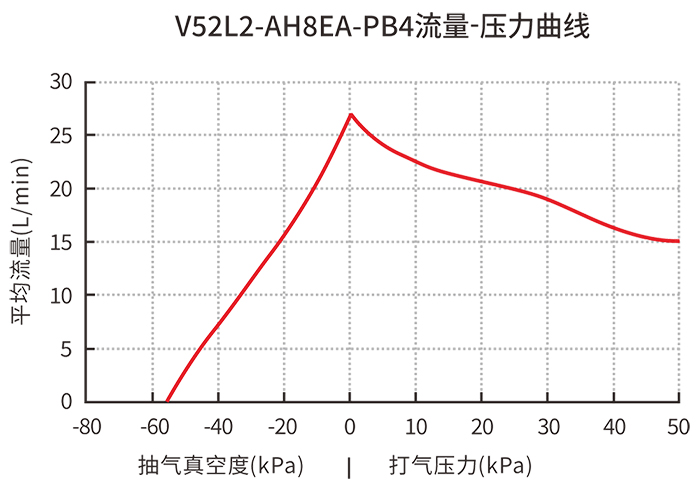

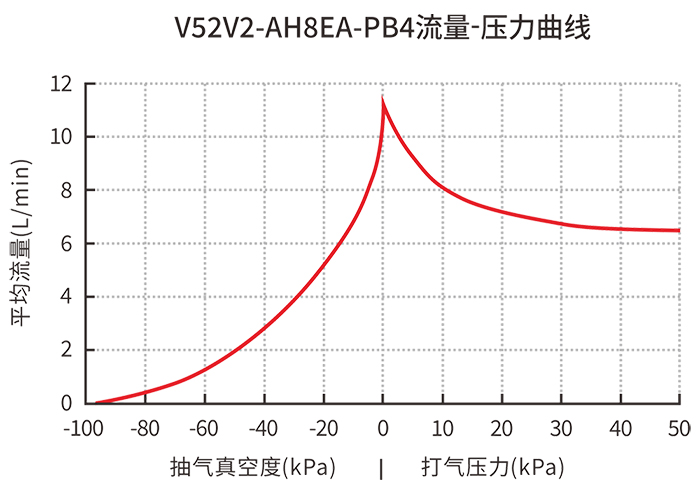

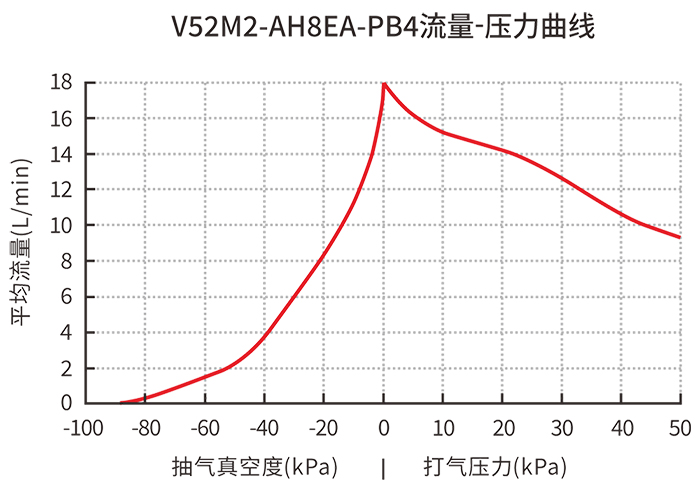

参数曲线

1、压力-流量曲线,不同微型泵之间存在一定的个体差异,该曲线为统计数值,仅作为用户确认工作点技术参考,其他版本如以此做为参考,误差范围可能更大,不作为产品验收依据!

2、曲线MAX平均流量会略低于标称值,是由于测试管路元件有阻力,从而导致流量的衰减。

(暂无)

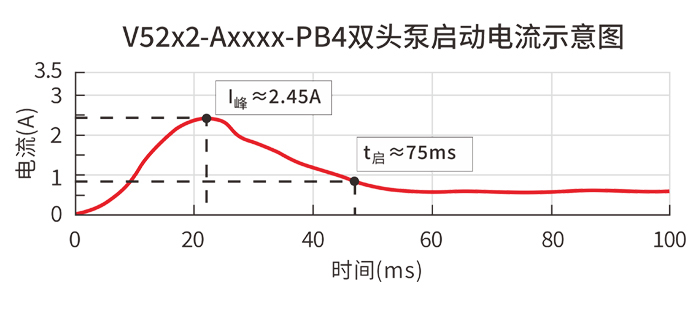

启动电流曲线

启动电流曲线在抽气口和排气口直通大气的工况下测得,不同微型泵之间存在个体差异。该曲线为统计数值,仅作为用户确定供电系统时的技术参考,不作验收数据。

暂无


V52直流有刷电机接线

1.接线示意图

图4-1接线示意图

2.信号定义

序号

引线颜色

信号名称

功能

信号定义

其他说明

1

Vm

电源正极

12V泵(DC 10.8~13.2V);
24V泵(DC 21.6~26.4V);

对应12V/24V电机,电压不可超过MAX电压范围,否则会烧坏电机,可能影响质保

2

GND

电源负极,地

Ground


说明:

电机引线红色直流电源需要具备足够输出功率,功率不足时泵可能启动失败,或无法达到额定压力!

3.V52配置直流有刷电机的调速与控制

1)直流有刷电机可通过调节电机输入电压,对电机转速进行控制,当采用电机电压进行调速时,通常是“降电压降转速”;而不是“升电压升转速”!输入电压不可超过电机额定电压,否则将导致电机提前损坏,可能失去免费质保!

2)当泵工作在低于额定电压状态下带负载工作,或者工作在管路压力超过额定压力的工况下工作,可能由于负载过大导致堵转或启动失败;发生堵转后应立即切断供电,避免电机烧毁!建议在供电线路中,加入具备堵转/过流保护的电路模块,以避免电机损坏;

3)当需要气泵频繁启停,或者需要通过PWM信号对直流有刷电机进行调速控制时,建议在电源和泵的电源中间,加入H桥驱动模块(需有对应功能),用于保护电源及进行PWM调速;选用具备堵转和过流保护的H桥驱动模块,可以进一步保护气泵避免意外损坏。

【特别注意】

1)堵转会导致电机电流大幅上升并发热烧毁,配置有刷电机的型号需避免可能导致堵转的工况,或安装堵转/过流保护模块以保护电机避免烧毁!

2)常见堵转/过流保护模块:

(1)保险丝(至简方式:根据额定电流2-3倍选择);

(2)带保险丝的H桥驱动模块(有PWM功能还可PWM调速)。


V52配置直流无刷电机的接线

  1. 信号定义

    序号

    引脚 颜色

    信号 名称

    功能

    信号定义

    信号说明

    1

    Vm

    电源正极

    12V泵(DC 8~14V);
    24V泵(DC 8~26V);

    对应12V/24V电机,电压不可超过MAX电压范围,否则会烧坏电机,可能影响质保!

    2

    GND

    电源负极,地

    Ground


    3

    PWM

    脉宽调速
    (PWM)

    输入电平信号:

    0V≤启动≤0.5V

    2V≤停止≤5V

    通过调节PWM的占空比(低电平有效)来改变电机转速、调节流量。PWM输入信号频率范围:10kHz~30kHz,建议幅值5V,直流偏置电压2.5V。

    4

    FG

    FG反馈信号

    脉冲输出5V方波信号,FG反馈信号的MAX额定电流2mA

    无刷电机输出:6脉冲/转

    5

    BRAKE

    控制电机启动、停止

    输入电平信号:
    2.0V≤启动≤5.0V
    0V≤停止≤0.5V

    控制泵启停可以用该信号线。此线可用于频繁启停。
    悬空默认运转。

2.如果无需调速和转速反馈,可以按如下接线:

电机引线

信号定义

其他说明

电源正极

若无需调速、转速反馈、控制启停,请将黄、白线都绝缘包扎;泵将以额定MAX转速运转。

电源负极

3.逻辑接线图

此为基本功能产品的逻辑接线图,接线图可能会随着功能增加而更新!

(1)定速简易接线法

说明:若无需调速和转速反馈,红线接电源正极,黑、蓝线接电源负极;黄、白线绝缘包扎,泵将以额定MAX转速工作。

(2)PWM调速接线法

说明:当使用PWM调速功能时,需使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器),将信号源输出连接蓝色PWM输入线,并将PWM信号源地与直流电源地进行连接,黄、白线绝缘包扎。

调速控制接线实例1:

对V52V1/T1-Axxxx-PBx(可简称V52V/T(A代表采用无刷电机的标准版))进行PWM调速,但无需FG反馈:

11)用上位机(信号发生器)输出一个PWM方波信号,高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V),来保证不出现负电压(负电压会烧毁泵的电机!),频率固定在20kHz;

2)信号发生器正极接V52V/T泵的蓝线、负极接黑线(电源负极,地);

3)初始高电平占空比≤10%为宜(越靠近95%转速越低,可能因负载较大启动不了,以为是不能调速或电机故障),后续逐渐降低或升高);

4)可调节占空比改变电机转速,低电平有效(即低电平占空比与泵转速成正比,高电平占空比成反比)......

(3)PWM调速、FG反馈(闭环控制)接线法

说明:当使用PWM调速功能、BRAKE启停控制、并通过FG信号监控泵运转情况或进行反馈控制时,需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器(MCU、PLC、上位机等控制器),将信号源输出连接蓝色PWM输入线,并将PWM信号源地与直流电源地进行连接,黄色FG反馈信号输出线再接入上位控制器的FG信号输入端,白色BRAKE启停控制接入控制器。


安装说明

1、V52泵体的直立安装与固定

1)本品出厂时随泵附带减震脚;为了减少泵运行时的噪音和震动,新为诚建议采用ST4.2规格自攻螺钉,将减震脚安装在泵体,再通过减震脚固定在设备机箱或面板上。每个减震脚上具备1个φ4mm安装通孔,可采用外径不大于4mm的螺钉进行安装。

2)在安装减震脚的情况下,请将带背胶的橡胶支撑块安装在电机下方(不带胶一面接触电机,如下图):

3)当特殊情况不采用减震安装垫安装时,可将减震脚拆卸,通过泵体底部的4个安装孔进行直接安装。

4)此时需采用ST4.2规格自攻螺钉,且螺钉螺纹长度L≤8+δ安装板厚。

实例:

当安装板厚δ=2mm时,自攻螺钉螺纹应选择长度L≤10mm的

在标准螺钉规格中,有4.5mm、6.5mm、9.5mm和13mm的螺钉可供选择,建议选择较长的螺钉(在实际中,存在8mm、10mm、12mm的长度);

2、V52泵体的侧面安装与固定

1)本品泵体侧面预留了侧面安装螺母位,支持泵体通过侧面安装螺母放倒安装。

2)当选配侧面安装时,可通过侧面的2个安装孔,并使用随泵附带的配件(1型六角螺母M4、M4带弹垫组合螺钉)进行安装,如下图所示。

3)此时M4带弹垫组合螺钉螺纹长度L≤10+δ安装板厚。

实例:

当安装板厚δ=2mm时,机螺钉螺纹应选择长度L≤12mm的。

在标准螺钉规格中,有10mm、12mm和14mm的螺钉可供选择,建议选择较长的螺钉。

3、快插接头的管路连接

1)当选择快插接头泵头时,建议采用外直径6mm(PC6快插接头)或8mm(PC8快插接头)PU管。

2)PU管应在按下接头卡环后,竖直插入快插接头。插入PU管后不应在靠近快插接头处弯曲PU管,否则可能导致长时间使用后漏气;

3)若需弯曲管路,可保证较大的弯曲半径避免接头侧向用力造成漏气(推荐),或选配不同朝向的泵头;

4、内螺纹的管路连接

当选择内螺纹泵头时,客户请根据自身情况使用气嘴接头,内螺纹有Rp1/8和NPSC1/8两种规格,分别为国标1/8圆柱内螺纹(Rp1/8)和美制1/8圆柱内螺纹(NPSC1/8 需定制)。

5、软管管路连接

1)当选择H8软管宝塔接头时,可用于安装7-8mm内径,外径不超过14mm的弹性软管;

2)当选择H4软管宝塔接头时,可用于安装4-5mm内径,外径不超过10mm的弹性软管。


注意事项

1.本产品无防水、防尘、防爆功能,不能在易燃易爆环境中使用!

2.异物不得落入气咀,抽取的介质中不能有固体颗粒,否则将损坏微型泵!

3.焊接电机引线时必须迅速,否则高温会损坏电机。

4.本产品用于抽取有害气体时,必须进行再次密封,确保人身安全!

5.配套管路元件及容器必须有足够的强度,确保人身安全!

6.抽取有毒有害、腐蚀性、生物危害性及其他危险介质前,需对泵的密封性进行测试和周期性例行检查,或进行二次密封以确保安全。

7.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护!接触者应采取防静电措施!

8.请严格按照该说明书要求操作!

9.在进行彻底的无害化处理前,我司基于员工人身安全保护和社会安全理由,不接受抽取过可对人身危害造成威胁的有毒、有害、腐蚀性产品的返厂维修服务,如有相关产品维修需求,请签署无害化声明表并与我司提前联系!


三维示意图

1、V52系列微型真空泵-有刷电机版外形尺寸图(以下图示单位:mm)

2、V52系列微型真空泵-无刷电机版外形尺寸图(以下图示单位:mm)

3、V52系列微型真空泵-高气密性无刷版外形尺寸图(以下图示单位:mm)

安装说明:

1、泵上螺钉不可拆卸,容易损坏;

2、安装孔为自攻螺钉孔,不易反复拧紧、拆卸,不然会导致安装松动、不可靠。



该系列微型泵随货配件如下表:

配件

详情

IMG_256

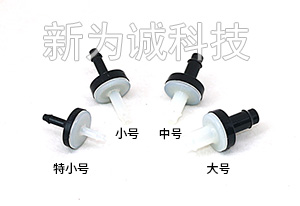

1.过滤器:1个(赠送)

1)V52系列应配:
(1)选配H8宝塔接头-“大号过滤器GA9.5”;
(2)选配H4宝塔接头-“特小号过滤器GA4.5”;
(仅限非耐腐、非高气密型);
2)过滤器材质:聚碳酸酯(外壳),尼龙(滤网);
3)用途:过滤气/液体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。
4)允许工作介质温度:0°C~80°C;

5)过滤器连接在泵的抽气口,箭头指向为气流方向。

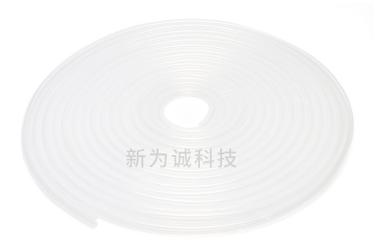

硅胶管尺寸6x10

2.硅胶管:(选配件,需要另外收费)

选购V52(H8/H4宝塔接头)型号时,建议配7*13/3*6mm硅胶管(弹性好,用于宝塔接头,需内径去套宝塔外径);

IMG_256

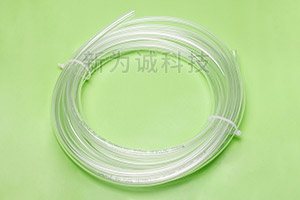

3.尼龙管:(选配件,需要另外收费)

选购标准品V52xx-xP8xx-xxx(PC8快换接头)型号时,建议选配6*8mm尼龙管;
建议采用质量可靠的品牌尼龙管,外径必须是8mm (如内径6mm,外径8mm等)。否则将导致连接处密封不良造成漏气、管子无法正常拔插、损坏管接头等,如因非8mm外径尼龙管导致以上等故障,将不提供免费质保!)。

24V2.7A

4.开关直流稳压电源:(选配件,需要另外收费)

规格:

规格:12V5A(12V泵)

规格:24V3A(24V泵)


产品展示​

扫码关注微信

公众号较新动态

联系我们

热线:028-61678198
手机:13340999186
邮箱:xwc66711583@163.com
地址:成都市武侯区武侯大道顺江段77号汇点广场2座905-906
