无刷微型真空泵SVCY

1、【兼容、可靠性优势】

1)新为诚微型真空泵SVCY，系热销老产品VCY优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进：

(1)参数与VCY保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SVCY，不需要改动原有安装方式，不会增加额外成本......；

(2)利用新为诚多年的微型泵生产经验和技术积累，重新设计、开模等；对外观、内部密封结构等优化、改进，使外形更美观、合理：例如将原接插件接口，改为内部引出式包裹线；位置从泵体侧面改到了尾部，走线可靠性更高、布局更合理、更适合狭小仪器内部空间等......

2、【技术、成本优势】

新为诚始终坚持“成本、品质并重”给客户提供更好的解决方案！微型真空泵SVCY提供经济、简化、标准、品质4个版本，各有特点，总有一款适合您！

1)品质版(敢保2年)：品质MAX无刷电机，gao端微型气泵的标志性参数-“频繁启停参数”，次数高达150万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！

2)简化版/标准版：配置无刷电机，参数不变下，寿命、可靠性依次递增；区分非调速型、可调速型：前者成本低，主打性价比；后者可频率调速，频率≈转速，且有“转速记忆”功能；具备长寿命、低干扰等优点......

3)经济版：仍然配置品质无刷电机，去除某些客户用不到的调速技术，但参数、性能依旧优秀，例如gao端微型气泵的标志性参数-“频繁启停参数”也能达到10万次；极具性价比.....

3、【场景优势】

体外诊断仪器(IVD)、全自动化学发光免疫分析仪设备配套、粮仓气体检测、间接抽废液、真空吸附等多场景适用。

4、微型真空泵SVCY，版本丰富，既有主打高性价比的经济版(有效控成本)，也有寿命依次升高的简化、标准、品质版(满足长寿命高可靠性)；后3个版本还可定做频率调速型号，且频率与转速精准对应，配合PLC、单片机等上位机信号控制方便，非常适合工业控制、智能化场合；

5、新为诚无刷微型真空泵SVCY，tupo传统无刷电机小力矩限制，负压：-60-67kPa，峰值流量：20-25LPM，属目前无刷微型真空泵中，负压、流量中较高产品； 仍然采用广受赞誉的品质无刷电机，长寿命、低干扰；迷你体积，仅约普通成年人手掌摊开大小，仅重580克，小巧便携；

6、低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

7、允许介质富含水汽，可昼夜不停长期连续运转，噪音低；减震装置设计更合理；

8、抽气端可带大负载，甚至堵死也属于正常工作；小体积，无油不污染介质、免维护.....

自我保护

自带过载保护、物理反接保护(简化版无过载保护)：

(1)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁；

(2)物理反接保护：通过醒目的绿色2针接插件接口特殊设计，保证了接插件公头不可能插反。

定做接头

该系列标配宝塔接头（材质：增强尼龙），客户如对微型气泵的抽、排气接头有特殊要求，可以定做以下规格接头：

1、不锈钢内丝接头，规格：圆锥内螺纹Rc 1/8(不锈钢)；

2、尼龙内丝接头，规格：圆锥内螺纹Rc 1/8(增强尼龙)；

3、快换接头（材质：不锈钢），规格：对外接口为快换，另外一端为R 1/8外螺纹(已旋入泵体，不可拆卸)，材质金属；

要求快换端接管：建议采用质量可靠的品牌尼龙管，如SMC品牌尼龙管等，且外径必须是8mm (如内径6mm，外径8mm等)。否则可能导致连接处密封不良漏气影响泵的参数，管子无法正常拔插、损坏管接头等！

温馨提醒：如因采用过于便宜尼龙管或暴力插拔等，导致泵或接头损坏，有可能失去正常免费质保！

无特殊说明，默认都是宝塔接头，订购非标配接头时需特别说明。

关键参数

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%(24V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 6A，例如 24V8A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-24V3A电源。

3、该微型泵根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；订购时，请一定注明具体版本！

4、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值；

5、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)；

7、【体积、接管】：

1)泵体积(长x宽x高，单位mm)：150×79×113(含减震脚)；

2)抽、排气嘴尺寸(mm)：ø6(内孔)×ø10.5(外径) 接口形状：防滑凸起式(抽排气嘴一样)；

3)建议接管(mm)：ø7×ø13硅胶管；重量：约580克。

4)抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。

版本说明

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

注：

（1）★越多，代表此项性能越好；▲越少，代表电磁干扰越低；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

（2）特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。

可靠性寿命说明

1、满载寿命测试工况：封堵抽气口，使泵工作在MAX压力工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。 低温环境型、高温环境型需定做并特别注明，如SVCY6725-24V(品质版+高温环境型)。

工作环境：相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

3、高温型：该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如SVCY6725-24V(标准版+高温介质型)。

选型注意

1、负载：

(1)泵的抽气口可满负载运行(完全堵塞抽气口)，但是施加的负载不能超过泵的MAX负压！

(2)泵的排气口必须保持畅通！排气端不得布置大阻尼元件，否则请选择 F25N 或 F35 或 F50 或 F60 微型抽打两用气泵产品。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该长寿命微型真空泵。本身就属于低电磁干扰产品，其优异的品质甚至还要高过有刷电机定做的低电磁干扰型号。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

4、泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

（1）虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

（2）当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

转速-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

信号线说明

1、接线详细说明

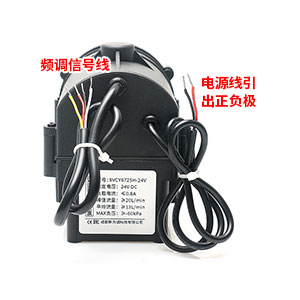

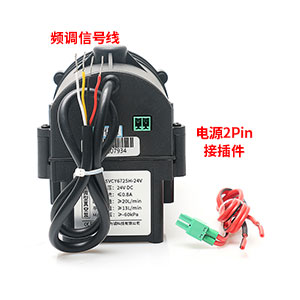

SVCY频调型信号线+接插件形式电源端口 SFCYSVCY频调型信号线+引出式电源线

【说明】：以上频调型电源端口或引出电源线形式，因生产批次不同，随机发货，敬请谅解！

【警告】

禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

2、若无需调速，可以按如下接线：

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

指示灯说明及调速实例

1、指示灯说明：

1)SFCY、SVCY无指示灯；

2)SFCY、SVCY频调型，频率与转速成正比；

2、【调速警告及注意】——SFCY、SVCY频调型：

1)不可长期超过上限4000Hz，否则可能引发微型泵故障，由此造成的损坏，新为诚将不予质保！

2)空载/轻负载(抽、排气口放空接大气或排气口管路浸入液下仅几厘米进行曝气搅拌等时：

(1)频率不宜调节过低，应≥约320HZ，否则可能导致微型泵停机；

(2)出现停机时必须调高到≥800HZ后，再断电重启，泵才能恢复运转！

3)大负载(如排/抽气口接近堵死或完全堵塞)时：

(1)调速范围可能收窄：不再是800～4000Hz，而是一个较窄的范围：约2300～4000Hz(可能因负载不同、个体差异而不同)；原因：大负载时频率调得过低、转速过低，可能导致电机启动乏力......新为诚微型泵

2)转速调得过低导致泵停机时，必须断电重启，且频率需预先设置≥约2300Hz，泵才能恢复启动！

3、调速实例(以某客户购买SFCY5015H-24V为例)：

方案一：推荐新为诚配套高性价比调速器TS1.5PH，【点这里查看如何跟SFCY/SVCY使用】

方案二：客自配上位机调速：

1)上位机自带电源，输出信号：高电平3V、低电平0V、占空比50%、频率2500Hz；

2)上位机正极接频调白线，上位机负极接频调黄线、黑线、直流电源黑线(调速状态)；频调红线必须绝缘包扎。

3)泵电源线红、黑线分别接直流电源正、负极，确保以上接线都正确后，才能通电；

4)泵运转平稳后，转速达到2500RPM；

(1)降低频率：改变信号频率为2000Hz，约几秒后，泵电机转速逐渐下降，最终稳定在约2000RPM完成调速，泵的流量逐渐下降直至稳定；

(2)提高频率：改变频率到达4000Hz，约几秒后，转速提高直至达到MAX......

电机启动电流说明

图5-2 启动电流示意图

1、该系列泵MAX启动电流为6A左右，持续时间约100ms。

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.如客户从新为诚公司选配电源，则可选配JF-24V2.7A（约65W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

b.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V8A及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.排气端必须保持通畅，否则会损坏微型泵！

4.泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

5.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

6.配套管路元件及容器必须有足够的强度，确保人身安全！

7.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

8.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

9.接触者应采取防静电措施！

10.请严格按照该说明书要求操作！

三维示意图

SVCY系列抽打两用无刷微型气泵-外形尺寸图(以下图示单位：mm)

安装说明：

1、泵上螺钉不可拆卸，容易损坏；

2、安装孔为自攻螺钉孔，不易反复拧紧、拆卸，不然会导致安装松动、不可靠。

配件说明

该系列微型泵随货配件如下表：

SVCY系列完整资料下载

https://pro5cd03c677-pic8.websiteonline.cn/upload/dm1o.pdf
