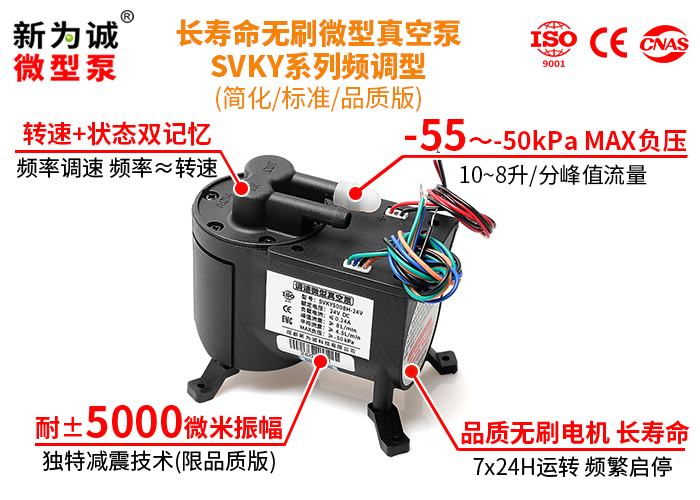

无刷微型真空泵

1、【兼容、定做优势】

1)新为诚无刷24V微型真空泵SVKY，系热销老产品VKY优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进：

(1)参数与VKY保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到VKY，不需要改动原有安装方式，不会增加额外成本......；

(2)利用新为诚多年的微型泵生产经验和技术积累，重新设计、开模等；对外观、内部密封结构等优化、改进，使外形更美观、合理：例如取消了气嘴分型线等，气密性进一步提高！

2)可定做低启动电流型：对于某些特殊场合的低启动电流要求，还可定做全内置控制电路的微型真空泵SVKY，保证启动时低电流降低对供电需求，启动后又能保证参数，而客户只需简单接上电源即可使用，无需再做无刷电机控制，非常方便，详询新为诚！

2.【技术、成本优势】

1)无刷微型真空泵SVKY，提供简化、标准、品质3个版本，各有特点，总有一款适合您！

(1)品质版(敢保2年)：

a.搭配独特减震技术——振动试验机实测，可耐±5000微米振幅！-适合现场有高压电等害怕震动场合。

b.品质MAX无刷电机，gao端微型气泵的标志性参数-“频繁启停参数”，次数高达150万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！

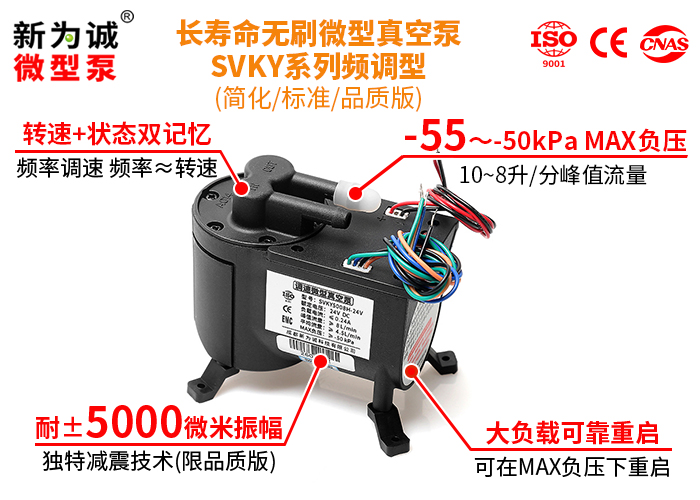

(2)简化版/标准版：配置无刷电机，参数不变下，寿命、可靠性依次递增；区分非调速型、可调速型：前者成本低，主打性价比；后者可频率调速，频率≈转速，且有“转速记忆”功能；具备长寿命、低干扰等优点......

2)特殊的“自动稳速功能”，在负载变化不大的情况下，泵可以自动调节转速保证始终以MAX转速运转，从而维持流量稳定，而无需额外配置稳速调速盒或外部控制电路；所以SVKY的流量波动性更小，适应性更高(简化版无)。

3、场景优势】

1)频繁启停/长期连续运转场景：例如生物工程用途：间接抽废液(含腐蚀性)，容器较小，需要频繁启停；大气采样分析，需要长期在线采样(必须7x24小时连续运转1年或更长，不能间断)；

2)移动或环境不允许大震动场景：例如现场有高压电，害怕微型泵震动过大产生危险等场合；建议选配品质版(采用独特减震技术—经振动试验机实测，可耐±5000微米振幅！)

3)多种场景如：气体采样分析(气溶胶等)、罐体抽真空回吸液体等......

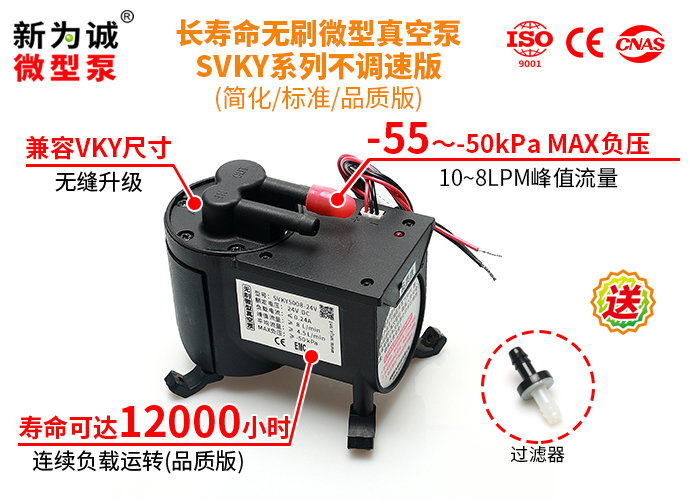

4、新为诚无刷微型真空泵SVKY，tupo传统无刷电机小力矩限制，负压-50～-55kPa，峰值流量8-10L/Min，属目前无刷微型真空泵中，流量较高、负压中等产品； 仍然采用广受赞誉的品质无刷电机，长寿命、低干扰；袖珍体积，仅3/4拳头大，仅重280克，小巧便携；

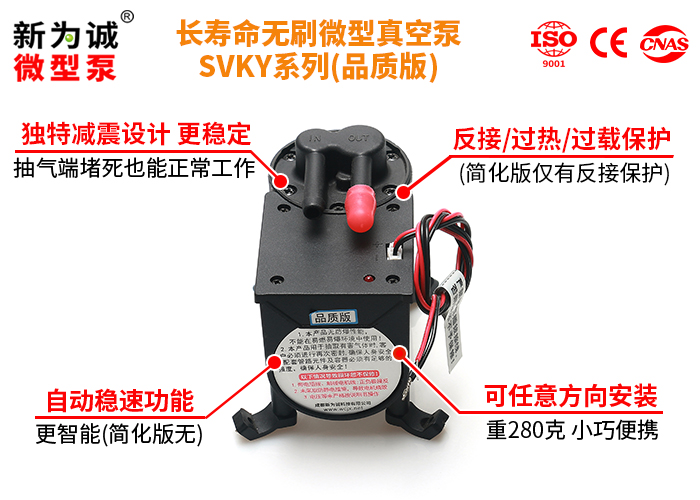

5、无刷微型真空泵SVYK自带3重自动保护：自带反接、过载、过热保护(简化版仅有反接保护)：

(1)反接保护(非简单的物理插口反接，而是电路防反接保护)：若泵正负极接反电机不会烧毁，但泵不工作，正确连接后，泵恢复正常工作；

(2)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁；

(3)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁；

6、抽气端可带大负载，甚至堵死也属于正常工作；排气端不可堵塞，小体积，无油不污染介质、免维护......

关键参数

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±5%(24V型号泵)、DC 12V±10%(12V型号泵)；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

2、该系列微型泵启动电流较大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2.5A，例如 24V4A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，推荐我司专门定做的JF-12V5A、JF-24V3A电源。

3、该微型泵根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；订购时，请一定注明具体版本！

4、如无特别说明，技术参数均是在20℃、标准大气压101kPa的条件下的测定值；

5、表中参数均在标配接口下测得，若选配其他类型接口，参数可能会发生小幅改变；

6、表中峰值流量是指用去掉了针型阀的玻璃转子流量计测得的流量值，平均流量是用皂膜流量计测得的流量值；不建议使用质量流量计进行测量，因原理等原因会导致较大误差(这不是微型泵的问题)；

7、【体积、接管】：

1)泵体积(长×宽×高，包容尺寸，单位mm)：91.5×50×82(含减震脚)；

2)抽、排气嘴尺寸(mm)：ø4.4(内孔)×ø7.5(外径)，接口形状：防滑凸起式(抽排气嘴一样)；

3)建议接管(mm)：ø6×ø10硅胶管；重量：280克。

4)抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。

版本说明

注：

(1)★越多，代表此项性能越好；▲越少，代表电磁干扰越低；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。

可靠性寿命说明

产品寿命测试说明：

1、满载寿命测试工况：封堵抽气口，使泵工作在MAX压力工况下24小时不停机连续运转；

2、空载寿命测试工况：泵抽气口、排气孔直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。 低温环境型、高温环境型需定做并特别注明，如SVKY5510-24V(品质版+高温环境型)。

工作环境：相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质气体允许富含水汽，但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。

该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如SVKY5008-24V(标准版+高温介质型)。

选型注意

1、负载：

(1)泵的抽气口可满负载运行(完全堵塞抽气口)，但是施加的负载不能超过泵的MAX负压！

(2)泵的排气口必须保持畅通！排气端不得布置大阻尼元件，否则请选择 F25N 或 F35 或 F50 或 F60 微型抽打两用气泵产品。

2、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该长寿命无刷微型真空泵。它本身就属于低电磁干扰产品，其品质版的抗干扰效果，通常甚至还要高过有刷电机定做的低电磁干扰型号。

3、绝对真空度值越小抽吸能力越强，详见新为诚官网的微型真空泵常识。

4、泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

产品材质

1、介质接触到的材料：增强尼龙、EPDM橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

（1）虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

（2）当有大气流通过泵时噪音较大，抽气接近真空时噪音将减小。如果把消音器接入管路系统，会产生一定消音效果。根据管路系统的具体情况，消音效果有差异。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

信号线说明

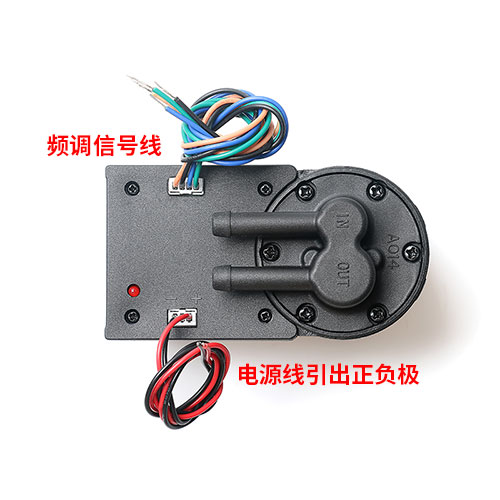

1、接线详细说明

【警告】

禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

2、如果无需调速，可以按如下接线：

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

指示灯说明及调速实例

1、指示灯说明：

1)SFKY、SVKY指示灯(仅1种颜色)：

红色常亮—非调速状态；

红灯闪烁—频率调速状态，且闪烁频率固定不变(不随频率改变而变)；

2)SFKY、SVKY频调型，频率与转速成正比；

2、【调速警告及注意】——SFKY、SVKY频调型：

1)频率调到800～3500Hz这个范围内，泵才会进入调速模式(红灯闪烁)，当上位机频率不在该范围内时，红灯会一直常亮，提醒目前处于非调速状态或频率范围不对；

特别提醒：如您用以上微型泵给设备配套，又需要调速，发货前一定要保证上位机给的频率在范围内！

2)微型泵频率MIN可降低到1Hz(到不了0Hz)，但不会自动停机；MAX＞3500Hz，也不停机(还可更高，但无意义)，转速声音都不变，仅仅是红灯常亮不闪烁！

3、调速实例(以某客户购买SFKY12009H-24V为例)：

方案一：推荐新为诚配套高性价比调速器TS1.5PH

方案二：客自配上位机调速：

1)上位机自带电源，输出信号：高电平3V、低电平0V、占空比60%、频率2500Hz；

2)上位机正极接频调蓝线，上位机负极接频调绿线、黑线、直流电源黑线(调速状态)；频调橙线必须悬空绝缘包扎。

3)泵电源线红、黑线分别接直流电源正、负极，确保以上接线都正确后，才能通电；

4)泵运转平稳后，转速达到2500RPM；

(1)降低频率：改变信号频率为2000Hz，约几秒后，泵电机转速逐渐下降，最终稳定在约2000RPM完成调速，泵的流量逐渐下降直至稳定；

(2)提高频率：改变频率到达3500Hz，约几秒后，转速提高直至达到MAX.....

电机启动电流说明

图5-2 启动电流示意图

1、该系列泵启动电流：

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源。

（1）如客户从新为诚公司选配电源，则可选配JF-24V3A（约65W，24V型号)、12V5A(约60W，12V型号)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

（2）如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V6A(24V型号)、12V6A(12V型号)及以上开关直流稳压电源。

4、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.本产品无防水、防尘、防爆功能，不能在易燃易爆环境中使用！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.泵抽气负载较大时，可能无法启动，需卸掉部分负载或空载启动！

4.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

5.配套管路元件及容器必须有足够的强度，确保人身安全！

6.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

7.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

8.接触者应采取防静电措施！

9.请严格按照该说明书要求操作！

三维示意图

SVKY系列抽打两用无刷微型气泵-外形尺寸图(以下图示单位：mm)

安装说明：

1、泵上螺钉不可拆卸，容易损坏；

2、安装孔为自攻螺钉孔，不易反复拧紧、拆卸，不然会导致安装松动、不可靠。

配件说明

该系列微型泵随货配件如下表：
