抽打两用微型活塞气泵

1、高压微型活塞气泵F40，系新为诚第2代微型活塞气泵，产品线更丰富，针对性更强；对比第1代F16H，流量更大，寿命更长(增加到2～3.5倍)，价格却仅有F16H的约50%～95%，且长度还进行了缩短，体积更紧凑，更方便安装！

2、微型活塞气泵F40，提供多种选择，不论是“高性价比”还是“长寿命高性能多功能”，总有一款适合您：

(1)有刷电机型号，F40H1/P1-Cxxx：高性价比可直接电压调速(有注意事项)；客户选配带有对应功能的H桥驱动保护模块后，有刷电机版还可实现PWM调速、频繁启停、堵转、过流保护了......(详询客服)！

(2)无刷电机型号，F40H1/P1-A/Bxxx：长寿命、高性能、多功能：PWM调速、有专门启停信号端口，可电平控制；还可转速反馈，形成闭环控制；更直接提供堵转、过流、反接3种保护；抗干扰强，对控制电路几乎无干扰！

3、高压微型活塞气泵F40，实现了工业级微型活塞气泵中，高压力、大流量和小体积的较好结合：自重不足0.7千克，体积仅成年人手掌大，而MAX压力却可达0.54MPa！峰值流量可达：12.5LPM：

(1)既有偏重高压的F40P，MAX正压：530～540kPa(0.53～0.54MPa)，峰值/平均流量：7.5～8.5/5.6～6.0L/Min；

(2)又有兼顾大流量、中高压力的F40H，MAX流量：12～12.5L/Min；MAX正压：430～440kPa(0.43～0.44MPa)，而以前正压在400kPa以上的活塞泵，一般只有中小型交流活塞泵才能提供，但重量往往重达8-10千克！

(3)目前国内这么小体积、高压力、大流量的同类活塞微型气泵、微型真空泵产品几乎没有！而国外类似产品价格，则往往是F40的的好几倍！

4、活塞式两用微型气泵F40，带载启动能力极为出色：既可在MAX正压下可靠启动，也可在MAX负压下可靠启动(非同时)，无需提前泄压，具有优异的带负载重启动性能。

5、微型活塞气泵F40，采用工业级别高可靠性设计，允许7*24小时连续运转，在设计寿命期间免维护，亦不需停机散热！

6、微型活塞气泵F40，可免费定制360度方向泵头气嘴，还免费提供多达6种类型接头之一：PC8/PC6快换、8mm/4mm宝塔、Rp1/8内螺纹接头、美制NPSC1/8内螺纹接头，消除或减小狭小空间、安装管路、方向等安装限制！

7、微型活塞气泵F40，采用干式活塞泵设计及PTFE活塞自润滑特性，长时间连续工作无需加入润滑油，不污染介质，免维护；

8、微型活塞气泵F40，同样具备隔膜泵的优点：允许介质富含水汽(详见介质要求)，无油无污染、免维护；

9、抽、排气端都可带大负载，甚至堵死也属于正常工作......

关键参数

注：

1、所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。

2、该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：

1)F40P1/H1-CP8DA-MJ2应超过3A，例如 12V5A以上；

2)F40P1/H1-CP8DA-MJ4应超过2A，例如 24V3A以上；

客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。

3、输入电压要求12V±10%，24V±10%

4、【型号及代号说明】：

1)F—抽气打气两用气泵系列；40是内部编号；

2)P—偏重高压力；H—偏重大流量、中高压力；

3)1—单泵头；2—双泵头(未来有才推出)

4)C—有刷直流电机(简化版默认标配)；A—无刷电机A型(标准版默认标配)；

5)接头说明(仅举例常见3种，详见《泵头和气嘴选项》：

(1)P8-PC8快插接头(默认高压场合，接耐压硬质软管)；

(2)H8-8mm宝塔接头(中低压场合，接软管)；

(3)I8-Rp1/8圆柱内螺纹接头...

5)DA—材质组合：活塞环：PTFE 单向阀和密封：FKM 缸体及活塞：铝合金 泵头：增强尼龙；

6)控制方式：M-有刷电机电压调速控制；P-无刷电机PWM调速控制；

7)版本简述：J—简化版，B—标准版

8)工作电压：4-24V DC，2-12V DC，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！

9)气嘴朝向XX：

00-气嘴标准朝向(与电机同向，角度=0°(默认不写))

09-在气嘴标准朝向基础上顺时针旋转90°；

18-在气嘴标准朝向基础上顺时针旋转180°；

27-在气嘴标准朝向基础上顺时针旋转270°；

5、版本对比：

F40系列目前根据不同电机配置、品控要求的不同等分为2个版本：简化版(简称J)、标准版(简称B)；分别用对应“MJ”、“PB”表明。订购时，请一定注明具体版本后缀及代码！具体区别请见：版本对比；

6、【实例说明】：

(1)F40P1-CP8DA-MJ4：代表高压微型气泵F40系列，单泵头，有刷电机，外径8mm快插接头；默认活塞环：PTFE、单向阀和密封：FKM、缸体及活塞：铝合金、泵头：增强尼龙；电压调速控制，简化版，24V DC供电，气嘴默认朝向；

(2)F40P1-AH8DA-PB209：代表高压微型气泵F40系列，单泵头，无刷电机，H8软管接头；默认活塞环：PTFE、单向阀和密封：FKM、缸体及活塞：铝合金、泵头：增强尼龙；PWM调速控制，标准版，12V DC供电，气嘴顺时针旋转90°；

(3)F40H1-BI8DA-PB418：代表大流量中高压力微型气泵F40系列，单泵头，无刷电机，Rp1/8圆柱内螺纹接头；默认活塞环：PTFE、单向阀和密封：FKM、缸体及活塞：铝合金、泵头：增强尼龙；PWM调速控制，标准版，24V DC供电；气嘴顺时针旋转180°；

7、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

8、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

9、【体积、接管】

1)泵体积(默认气嘴朝向)：(长×宽×高，包容尺寸，单位mm)：

(1)F40(简化版)：约115×51×111(含减震脚垫)；

(2)F40(标准版)：约102×46×111(含减震脚垫)；

2)常见抽、排气嘴建议接管(mm)，详见后续《泵头和气嘴选项》(点击跳转)：

(1)快插接头PC8/PC6：适用于＞200kPa场合，建议接外径8/6的硬质塑胶气管(例如PU管、PA6尼龙、PTFE聚四氟乙烯管等，且耐压超过0.6MPa)；

(2)软管接头H8： 适用于≤200kPa场合，建议接：内径7-8，外径不超过14的弹性软管(如硅胶管等)；

3)重量：约695克(因定做不同材料接头、部件等而异)。

4)进、出气嘴之间有箭头指示，箭头起始端代表进口，结束端代表出口，宝塔接头使用前请一定取下防尘帽。

泵头和气嘴选项

版本说明

注：

(1).★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!

(2).特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。

  虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

可靠性寿命说明

1、满载寿命测试工况：抽气口直通大气，封堵泵排气口，排气压力调节为MAX输出压力，使泵长期连续运转；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；

5、*代表样机参数，正式产品寿命正在测试中。

6、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、工作环境：工工作环境温度：0℃ ～ 50 ℃(无结露)；工作环境相对湿度：≤90% ；泵不宜在室外日晒，应在清洁、通风的环境中工作。

2、介质：介质温度必须控制在 0 ～ 40 ℃之间(注意不是隔膜泵的0 ～ 50 ℃之间)，不得让固体异物进入泵内！所抽取的气体允许富含水汽，但不能是液态水，不能含有固体颗粒、油份、杂质、腐蚀性等。

选型注意

1、选型特别注意：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。

2、特别注意：F40允许的安全压力≤540kPa！即F40使用中，受排气口负载或系统阻尼等影响，可能会产生超过540kPa的高压！所以，对密闭容器或管路系统加压时，强烈建议加配安全阀或泄压装置，保证气路安全！否则可能导致故障隐患或微型活塞泵损坏，失去正常质保，甚至产生危险！

3、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该活塞微型气泵无刷电机版本，属于低电磁干扰产品。

4、真空度值越小抽吸能力越强，详见微型真空泵常识．

5、如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

产品材质

泵头材质：增强尼龙，活塞缸体：阳极氧化铝合金，活塞环：PTFE 聚四氟乙烯，密封：FKM 氟橡胶，单向阀材质：FKM 氟橡胶，请根据接触材料进一步判断泵对所抽取气体的耐受性。

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

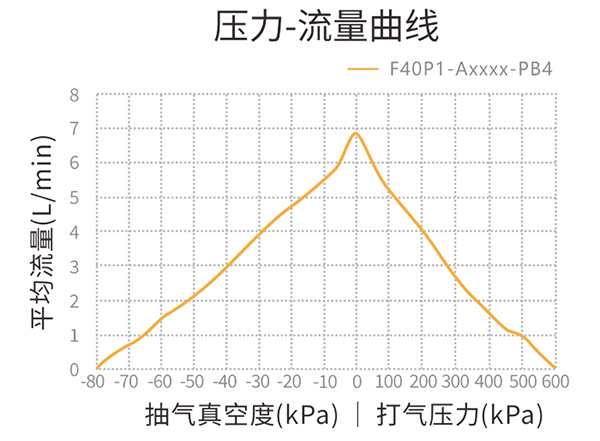

参数曲线

(1)F40P1-Cxxxx-MJ4(有刷简化版24V)流量-压力曲线图

(2)F40P1-Cxxxx-MJ2(有刷简化版12V)流量-压力曲线图

(3)F40H1-Cxxxx-MJ4(有刷简化版24V)流量-压力曲线图

(4)F40H1-Cxxxx-MJ2(有刷简化版12V)流量-压力曲线图

注：

(1)以上压力-流量曲线，不同微型泵之间存在一定的个体差异，该曲线为统计数值，仅作为用户确认工作点技术参考，其他版本如以此做为参考，误差范围可能更大，不作为产品验收依据！

(2)曲线MAX平均流量会略低于标称值，是由于测试管路元件有阻力，从而导致流量的衰减。

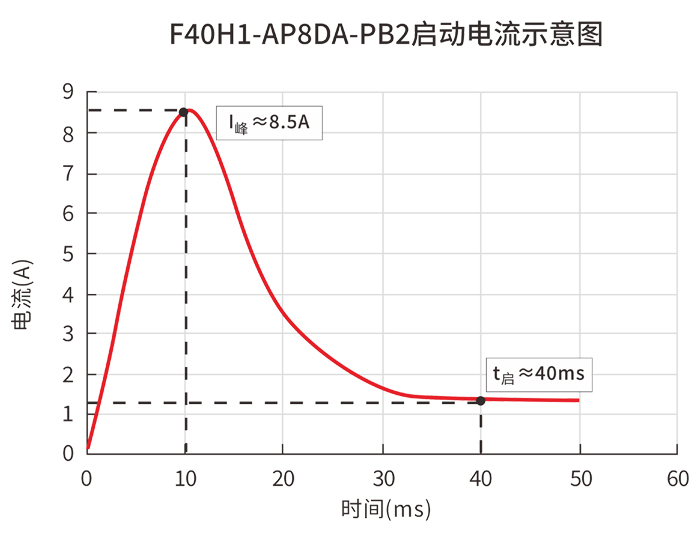

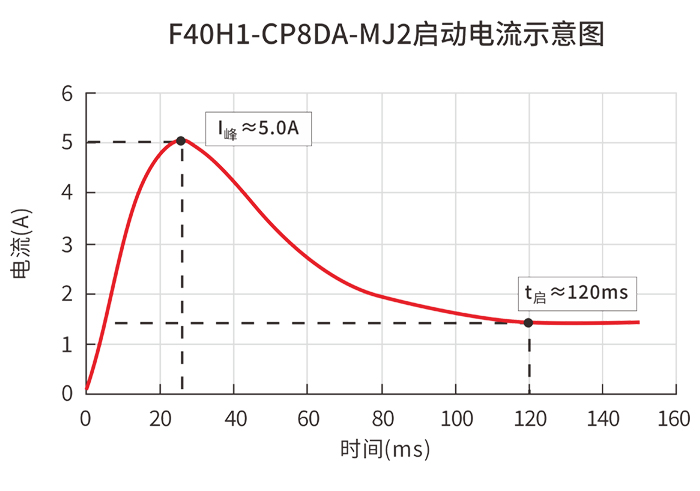

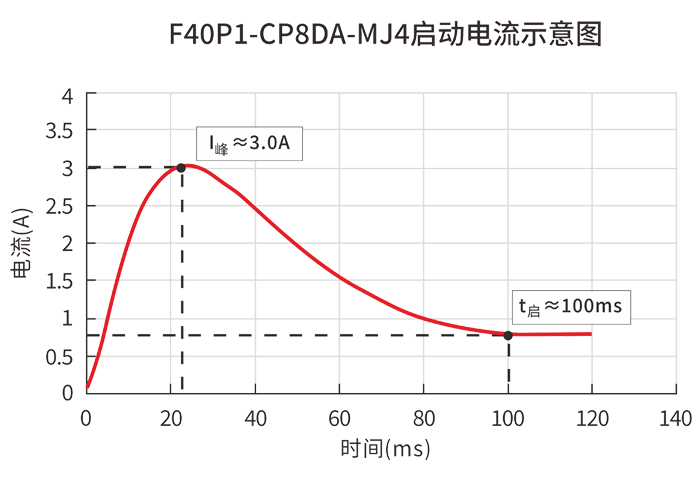

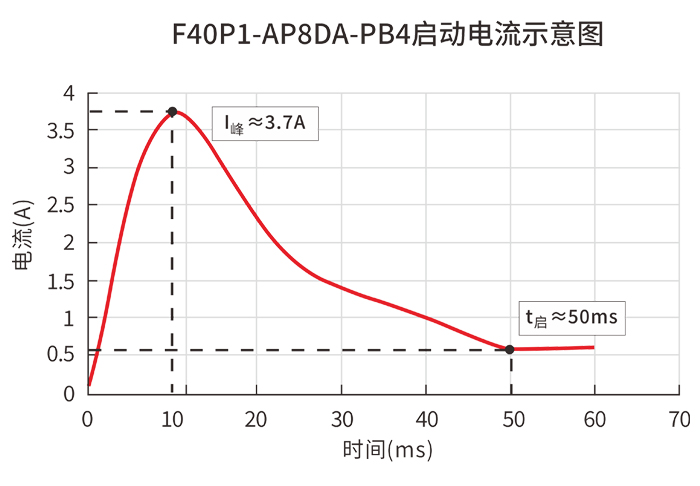

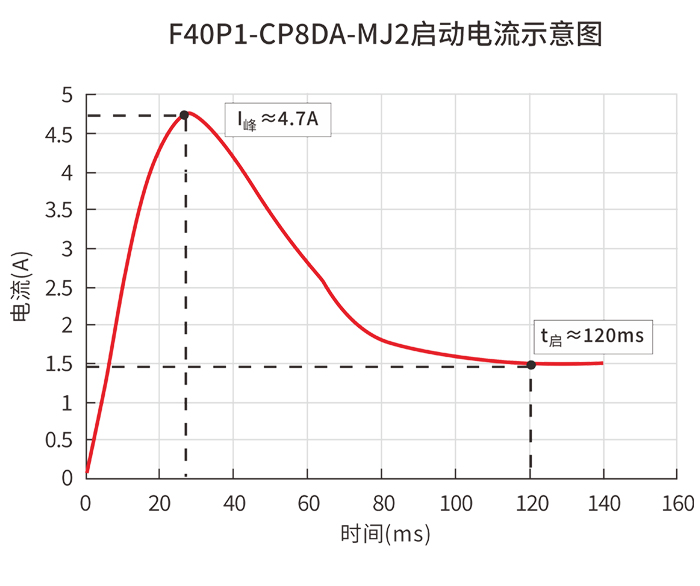

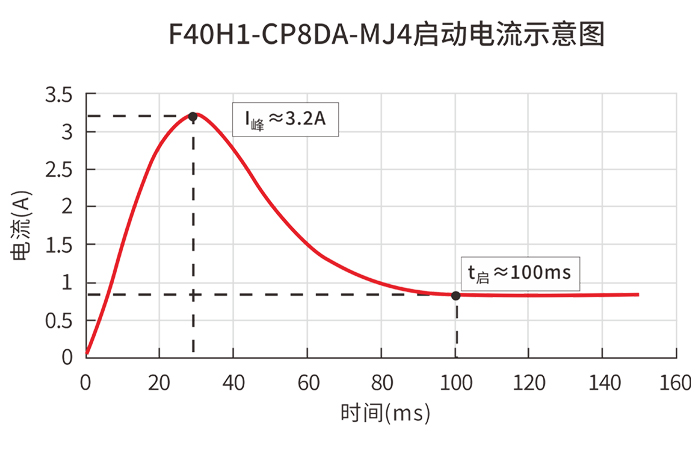

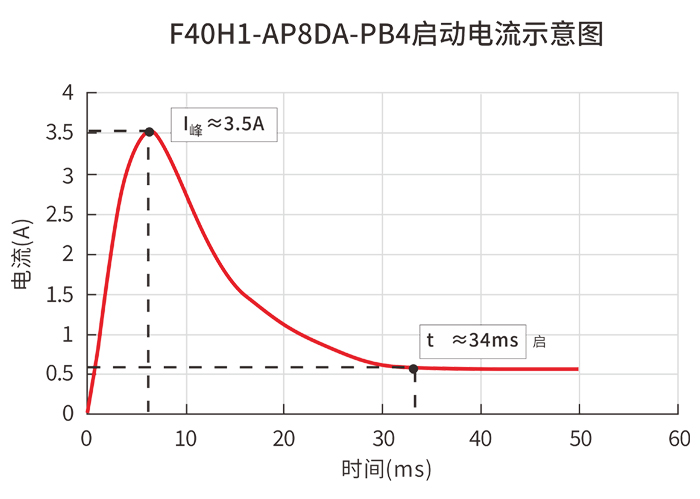

启动电流

暂无

接线说明

F40配置直流有刷电机的调速与控制

1、直流有刷电机可通过调节电机输入电压，对电机转速进行控制，当采用电机电压进行调速时，通常是“降电压降转速”；而不是“升电压升转速”！输入电压不可超过电机额定电压，否则将导致电机提前损坏，可能失去免费质保！

2、当泵工作在低于额定电压状态下带负载工作，或者工作在管路压力超过额定压力的工况下工作，可能由于负载过大导致堵转或启动失败；发生堵转后应立即切断供电，避免电机烧毁！强烈建议在供电线路中，加入具备堵转/过流保护的电路模块，以避免电机损坏。

3、当需要气泵频繁启停，或者需要通过PWM信号对直流有刷电机进行调速控制时，建议在电源和泵的电源中间，加入H桥驱动模块（需有对应功能），用于保护电源及进行PWM调速；选用具备堵转和过流保护的H桥驱动模块，可以进一步保护气泵避免意外损坏。

【特别注意】

1、堵转会导致电机电流大幅上升并发热烧毁，配置有刷电机的型号需避免可能导致堵转的工况，或安装堵转/过流保护模块以保护电机避免烧毁！

2、常见堵转/过流保护模块：

(1)保险丝(至简方式：根据额定电流2-3倍选择)；

(2)带保险丝的H桥驱动模块(有PWM功能还可PWM调速)。

F40配置直流无刷电机的接线

1、信号定义：

(1)本产品配置的电机引线有6条，接线及使用说明如下表。

(2)如果无需调速和转速反馈，可以按如下接线：

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

2、逻辑接线图

此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！

(1)定速简易接线法

图4-1 定速简易接线示意图

说明：若无需调速和转速反馈，红线接电源正极，黑、蓝线接电源负极；黄、绿、白线绝缘包扎，泵将以额定MAX转速工作。

(2)PWM调速接线法

图4-2 PWM调速接线示意图

说明：当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄、绿、白线绝缘包扎。

调速控制接线实例1：

对F40H1-Axxx-PBx(可简称F40B(B代表采用无刷电机的标准版))进行PWM调速，但无需FG反馈：

1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20kHz；

2)信号发生器正极接F40B泵的蓝线、负极接黑线(电源负极，地)；

3)初始低电平占空比≥80%为宜(过低可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高——电机转速跟低电平的占空比成正比)；

4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

(3)PWM调速、FG反馈、BRAKE启停控制：

图4-3 PWM调速、FG反馈、BRAKE启停控制接线示意图

说明：当需要使用PWM调速功能、BRAKE启停控制、并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器（MCU、PLC、上位机等控制器），将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，绿色FG反馈信号输出线缆再接入上位控制器的FG信号输入端，白色BRAKE启停控制接入控制器。

调速控制接线实例2：对F40B进行BRAKE启停控制(接线前，泵必须处于断电状态)：

1)前面PWM调速步骤同“调速接线实例1”；

2)白色BRAKE线，可以接一个开关，默认与黑线断开(悬空状态)，此时泵处于运转状态；当想让泵停机时，接通开关，白线从悬空(默认运转)，变成与黑线连通(相当于接地0V)，泵就停止运转，再断开开关，泵又运转......从而达到“仅用一根线就能控制泵启停的目的”......

安装说明

泵体直立安装与固定：

(1)F40出厂时随泵附带减震脚；为了减少泵运行时的噪音和震动，建议采用ST4.2规格自攻螺钉，将减震脚安装在泵体上，再通过减震脚固定在设备机箱或面板上。每个减震脚上具备1个φ4mm安装通孔，可采用外径不大于4mm的螺钉进行安装。

(2)在安装减震脚的情况下，请将带背胶的橡胶支撑块(免费赠送)安装在电机下方(不带胶一面接触电机)，确定最终位置后可撕掉背胶，将支撑块固定：

(3)当特殊情况不采用减震安装垫安装时，可将减震脚拆卸(或一开始就不安装)，通过泵体底部的4个安装孔进行直接安装。此时需采用ST4.2规格自攻螺钉，且螺钉螺纹长度L≤11+δ安装板厚。

实例：

当安装板厚δ=2mm时，自攻螺钉螺纹应选择长度L≤13mm的；在标准螺钉规格中，有4.5mm、6.5mm、9.5mm和13mm的螺钉可供选择，建议选择较长的螺钉(在实际中，存在8mm、10mm、12mm的长度)。

注意事项

1.焊接电机引线时必须迅速，否则高温会损坏电机。

2.电气连接线缆应远离发热源并对接头及线缆做好绝缘保护！

3.在抽取介质前，需对介质化学成分与泵头、活塞、单向阀、及密封材料的腐蚀耐受性和化学兼容性进行评估！

4.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

5.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

6.配套管路元件及容器必须有足够的强度，确保人身安全！

7.活塞泵与隔膜泵不同，因活塞磨损，活塞泵气密性将随寿命到期下降(此为活塞泵物理特性决定，非质量生产问题)，故强烈建议活塞泵“不可用于”高气密性场合，也不能用于有毒、易燃易爆场合！

8.严格按照该说明书要求操作！

三维示意图

1、F40系列两用微型气泵(有刷简化版)-外形尺寸图(以下图示单位：mm)尺寸图 (以下图示单位：mm)

2、F40系列两用微型气泵(无刷标准版)-外形尺寸图(以下图示单位：mm)

安装说明：

1、泵上自带的螺钉不能拆卸，会损坏泵；

2、安装孔为自攻螺钉孔，不宜反复拆卸，不然会导致安装松动、不可靠。

配件说明

该系列微型泵随货配件如下表：

F40系列完整资料下载

https://pro5cd03c677-pic8.websiteonline.cn/upload/9uof.pdf
