高真空无刷真空泵
1、新为诚公司利用十余年的微型泵积累和经验,通过结构设计、系统优化等推出了新一代的双头泵系列—高负压双头真空泵VFY系列,兼顾中高负压、中小流量等参数;
2、高负压微型真空泵VFY,型号多样合理:既有目前新为诚直流微型泵中,负压MAX可达-90kPa的VFY90S(峰值流量9LPM);又有峰值流量15LPM的VFY90L(MAX负压-79kPa),还有兼顾两者的VFY90M(峰值11LPM,MAX负压-76kPa);
3、高负压微型真空泵VFY,对比防水防尘、低噪音的VEY系列,性价比更高,适合需兼顾高参数、高性能、低成本的客户;如对防护性能有要求也可定做,详询新为诚客服。
高真空无刷真空泵
1、新为诚公司利用十余年的微型泵积累和经验,通过结构设计、系统优化等推出了新一代的双头泵系列—高负压双头真空泵VFY系列,兼顾中高负压、中小流量等参数;
2、高负压微型真空泵VFY,型号多样合理:既有目前新为诚直流微型泵中,负压MAX可达-90kPa的VFY90S(峰值流量9LPM);又有峰值流量15LPM的VFY90L(MAX负压-79kPa),还有兼顾两者的VFY90M(峰值11LPM,MAX负压-76kPa);
3、高负压微型真空泵VFY,对比防水防尘、低噪音的VEY系列,性价比更高,适合需兼顾高参数、高性能、低成本的客户;如对防护性能有要求也可定做,详询新为诚客服。
VFY系列
高负压双头调速小型真空泵VFY90S--产品实物图
高负压双头调速小型真空泵VFY90M--产品实物图
高负压双头调速小型真空泵VFY90L--产品实物图
高真空无刷真空泵
1、新为诚公司利用十余年的微型泵积累和经验,通过结构设计、系统优化等推出了新一代的双头泵系列—高负压双头真空泵VFY系列,兼顾中高负压、中小流量等参数;
2、高负压微型真空泵VFY,型号多样合理:既有目前新为诚直流微型泵中,负压MAX可达-90kPa的VFY90S(峰值流量9LPM);又有峰值流量15LPM的VFY90L(MAX负压-79kPa),还有兼顾两者的VFY90M(峰值11LPM,MAX负压-76kPa);
3、高负压微型真空泵VFY,对比防水防尘、低噪音的VEY系列,性价比更高,适合需兼顾高参数、高性能、低成本的客户;如对防护性能有要求也可定做,详询新为诚客服。
4、高负压微型真空泵VFY,高性价比还体现在:价格仅约为国外同类产品一半,但电机寿命却比国内同类产品翻了近一倍!且参数、寿命等普遍更高!
5、高负压微型真空泵VFY,采用更耐用、更耐磨的品质无刷电机,抽吸力、抽气口带载能力较强,可在吸气口≤MAX负压下启动;
6、新为诚高负压微型真空泵VFY,通过输入电压信号,改变电机转速、调节流量:电压调速范围0-4V,对应转速3100-1250rpm。
无刷电机,低干扰
低干扰、高可靠性:不像有刷电机那样会有杂波污染电源、干扰电子元件,甚至造成控制电路、液晶屏等死机;它基本不会对控制电路有干扰。
新为诚微型泵通用特点
1、允许介质富含水汽,可昼夜不停长期连续运转,噪音低;可任意方向安装;
2、抽气端可带大负载,甚至堵死也属于正常工作;排气端不可带阻尼元件,无油无污染、免维护......
自我保护功能
过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;
关键参数
型号 | 额定 电压 (V DC) | 负载 电流 (A) | 功率 | 流量(L/min) | MAX相对 真空度 (kPa) | |
---|---|---|---|---|---|---|
(W) | 峰值流量 | 平均流量 | ||||
VFY90S | 24 | <0.5 | <12 | 9 | 5 | -90 |
VFY90M | 24 | <0.5 | <12 | 11 | 10 | -76 |
VFY90L | 24 | <0.5 | <12 | 15 | 11 | -79 |
对比:标准大气压 | 0 |
注:
1、所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
2、该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 10A,例如 24V10A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的MV-24V6A电源。
3、输入电压要求24V±10%,对于其他电压、参数、防护、气嘴朝向等要求,可以联系定做。
4、目前VFY系列仅推出标准版,故默认无需备注“标准版”,其他版本暂时无计划推出。
S—小流量型号,但负压高;L—大流量型号;M-中流量型号;实例:VFY90L-24V;
5、如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。
6、表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值(测试前提:VFY系列采用长度约400mm的内5*外9mm硅胶管接在泵的抽气端,其中VFY90L/M,必须采用出厂标配内径约3.9mm的小三通...),平均流量是用皂膜流量计测得的流量值;通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题))。
7、【体积、接管】
(1)泵体积(长×宽×高,包容尺寸,单位mm):
VFY90S:约126×40×93(含减震脚);
VFY90M:约126×70×100(含减震脚、Y型三通并联两组抽排气嘴后,MIN包容体积,为方便安装在较狭窄空间,优先保证宽度较窄);
VFY90L:约126×85×155(含减震脚、Y型三通并联两组抽排气嘴后,MIN包容体积,为方便安装在较狭窄空间,优先保证宽度较窄)。
(2)抽、排气嘴尺寸:
VFY90S:ø3.2(内孔)×ø6.2(外径),接口形状:防滑凸起式(抽排气嘴一样);材质:尼龙。
VFY90M/L泵:ø3.9(内孔)×ø6.8(外径),接口形状:2段防滑凸起式;材质:PP。
(3)管路使用及建议接管(mm):
VFY90S:泵有两组进出气口,通过管路“串联”使用,严禁去掉黑色管路,建议接:ø4×ø8硅胶管;
VFY90M/L:泵有两组进出气口,借助标配的Y型小三通,必须“并联”使用,建议接:ø4×ø8硅胶管;
(4)重量:约400克(含减震脚)。
(5)泵体上有抽、排气口标识,使用前请一定取下防尘帽,并注意Y型三通上与进出口标识对应关系,正确连接抽排气管路。
版本说明
配置与性能 | VFY系列 | |
配置 | 电机品质 | 无刷电机★★★ |
隔膜性能 | ★★★ | |
轴承性能 | ★★★ | |
性能 | 噪音和振动 | ★★★ |
电磁干扰 | ▲▲▲ | |
调速功能 | √ | |
转速反馈信号 | × | |
过热保护 | × | |
过载保护 | √ | |
电源防反接保护 | × | |
保修 | 1年 |
注:
★越多,代表此项性能越好;▲越少,代表电磁干扰越低。以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!
可靠性寿命说明
型号 | 性能 | 寿命值(小时) |
VFY | 满载寿命 | 持续测试中 |
空载寿命 | 持续测试中 | |
电机寿命 | 15000小时 |
产品寿命测试说明:
1、满载寿命测试工况:封堵泵抽气口,排气口直通大气,使泵工作在MAX负压工况下24小时不停机连续运转;
2、空载寿命测试工况:泵抽气口、排气口直通大气,使泵工作在常压下,24小时不停机连续运转;
3、电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;
4、寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃随气候波动,环境相对湿度50%~85%,随气候波动;
5、关于寿命值,若实际工况优于新为诚测试工况,寿命将会延长。
6、实验数据来源为新为诚科技实验室,以及供应商实验室。
工况
1、该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。低温环境型、高温环境型需定做并特别注明,如VFY90S-24V(高温环境型)。
工作环境的相对湿度≤90%,无结露。泵不宜在室外日晒,应在清洁、通风、无腐蚀的环境中工作。
类 别 | 允许的工作环境温度范围 | 注意事项 |
低温环境型 | -10℃~50℃ | 禁止介质中含有冰粒等固体颗粒! |
常温环境型 | 0℃~40℃ | |
高温环境型 | 0℃~55℃ |
2、介质:输送介质气体允许富含水汽,但必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分。
该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明,如VFY90S-24V(高温介质型)。
类 别 | 允许的介质温度 | 注意事项 |
常温介质型 | 0℃~50℃ | 禁止介质中含有冰粒等固体颗粒! |
高温介质型 | 0℃~100℃ |
选型注意
1、负载:
(1)泵的抽气端可以带大负载,甚至完全堵塞,均属正常工作。
(2)泵的排气端必须保持通畅,不能有负载,否则请选择 F25N 或 SFNY或F35 或F50或F60 系列产品。
2、关于低电磁干扰型:如果系统配有精密电路(如单片机等)控制微型泵的运行,可直接使用该无刷微型气泵。本身就属于低电磁干扰产品,其低干扰性能还要优于有刷电机定做的低电磁干扰型号。
3、真空度值越小抽吸能力越强,详见微型真空泵常识。
4、如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。
产品材质
1、介质接触到的材料:增强尼龙、EPDM橡胶,均有一定耐腐蚀性,请根据接触材料自行判断泵对输送介质的耐受性。
2、V90S接口材质:尼龙;V90M/L接口材质:PP。
3、泵体部件的材料为增强尼龙,减震脚的材料为PVC。
噪音
选用高端泵,噪音更小。当有大气流通过泵时噪音较大,抽气接近真空时噪音将减小。把消音器接入管路系统,会产生一定效果。根据管路系统的具体情况,消音效果有差异。
过滤
当泵工作一段时间后,输送介质中含有的固体杂质会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在泵入口一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然含有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后,因附着了杂质而阻力增大,使系统的流量和真空度明显下降,应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。
参数曲线
真空度-流量曲线,不同微型泵之间存在一定的个体差异,该曲线仅供参考,不作产品验收依据。本小节所述“流量”均指“平均流量”。
(1)VFY90S流量-压力曲线图(流量-负压曲线)
(2)VFY90M流量-压力曲线图(流量-负压曲线)
(3)VFY90L流量-压力曲线图(流量-负压曲线)
【特别说明】:
1.以上压力-流量曲线,不同微型泵之间存在一定的个体差异,该曲线为统计数值,仅作为用户确认工作点技术参考,不作为产品验收依据!
2.曲线MAX平均流量会略低于标称值,是由于测试管路元件有阻力,从而导致流量的衰减。
信号线说明
序号 | 引线颜色 | 功能 | 动作电平 | 其它说明 |
1 | 白 | 控制电机启动、停止。 | 悬空或高电平(2.5~4V)启动,接地或低电平(0~0.8V)停止。 | 控制泵启停可以用该信号线,特别是频繁启停。若不使用该线,则必须绝缘包扎。 |
2 | 黄 | 电压调速 | 电压调速0~4V,对应转速3100~1250rpm。 | 如果输入信号是PWM信号,按有效电压计算;信号电平超过允许范围将造成电机永久损坏! |
3 | 黑 | 电源线,负极。 | ||
4 | 红 | 电源线,正极,+24V(±10%)。 | 若泵很长时间不工作,则应断开红色电源线。 |
如果无需调速,可以按如下接线:
电机引线 | 连接方法 | 备 注 |
红线 | 电源正极。电压严格按接线说明! | “白线”绝缘包扎 |
黄线 | 电源负极 | |
黑线 |
警示:
1、禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!
2、连接泵前,必须进行防静电处理,比如带绝缘手套,做好可靠接地等,以免造成电机损坏。
3、焊接电机引线时必须迅速,否则高温会损坏电机。
电机启动电流说明
启动电流示意图
1、该系列泵启动电流(Imax)为10A,持续时间<10ms。
2、电机启动电流为电机处于静止状态,突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数,且同一型号泵也有个体差异。
3、启动电流曲线在抽气口和排气口直通大气的工况下测得,不同泵之间存在个体差异。该曲线为统计数值,仅作为用户确定供电系统时的技术参考,不作验收数据。
4、鉴于该系列泵的启动特性,强烈建议采用开关直流电源,且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能;在采用一台电源仅给一台泵供电的基本原则下,建议按如下原则选择电源:
a.如客户从新为诚公司选配电源,则可选配MV-24V6A(约144W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做,并都做过zhuanye测试)!
b.如客户自行配备电源,因市场上的电源质量、售价等差别较大,为避免出问题乃至对泵造成损坏,强烈建议多留些余量,应该配备24V16A及以上开关直流稳压电源。
5、在使用中接通电机的同时接通其他的附属电路,如:调速、控制...等,会产生额外的浪涌电流叠加在电机的启动电流上,使启动电流增加很多,则电源的选择余量应该进一步加大!一定要保证配给泵的独立电源,或者电源支路的MAX允许电流,大于泵的MAX瞬间启动电流!否则可能导致泵电机烧毁,将不属于正常免费质保范围,特此提醒!
注意事项
1.VFY90M/L两个泵头只能“并联”使用(保持出厂时产品原状),不得改接为“串联”使用,否则泵很容易损坏,这类损坏将无法免费质保!
2.该产品不具备防水、防尘、防爆性能,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!
3.异物不得落入气咀,抽取的介质中不能有固体颗粒,否则将损坏微型泵!
4.排气端必须保持通畅,否则会损坏微型泵!
5.泵的抽气口可满负载运行(完全堵塞抽气口),但是施加的负载不能超过泵的MAX负压!
6.本产品用于抽取有害气体时,必须进行再次密封,确保人身安全!
7.配套管路元件及容器必须有足够的强度,确保人身安全!
8.内置精密控制电路,需配套品质开关电源或直流稳压电源使用!
9.禁止热插拔!禁止在带电的情况下连接或断开调速线!切勿将电机正负极接反,否则将烧毁电机,可能失去质保!
10.接触者应采取防静电措施!
11.请严格按照该说明书要求操作!
三维示意图
VFY90S-24V无刷高负压微型真空泵-外形尺寸图(单位:mm)
VFY90M-24V无刷高负压微型真空泵-外形尺寸图(单位:mm)
VFY90L-24V无刷高负压微型真空泵-外形尺寸图(单位:mm)
安装说明:
1、泵上螺钉不可拆卸,容易损坏;
2、安装孔为自攻螺钉孔,不易反复拧紧、拆卸,不然会导致安装松动、不可靠。
配件说明
该系列微型泵随货配件如下表:
配件 | 详情 |
1.过滤器:1个(赠送) (1)VFY系列应该配:“小号过滤器GA6.0”; (2)用途:过滤气体中的粉尘杂质,确保泵内部的精密气密性元件正常工作,有效延长泵的寿命。 (3)允许工作介质温度:0°C~80°C; (4)使用说明:过滤器连接泵的抽气端。 | |

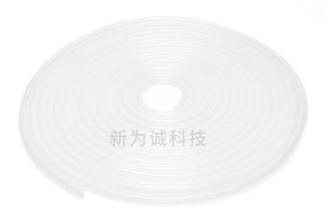

2.硅胶管:(选配件,需要另外收费) 建议接管(mm):∮4×∮8硅胶管 | |
3.开关直流稳压电源:(选配件,需要另外收费) 规格:24V6A(24V泵) | |

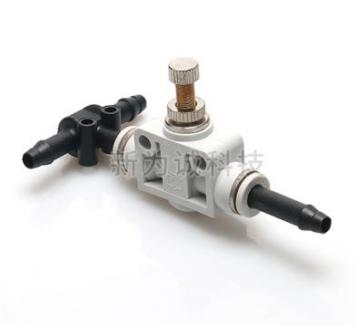

4.F2A-3B7两用调节阀:(选配件,需要另外收费) (1)原理:通过调节旋钮,改变阀开口度,配合不同管路,可以达到调节微型泵负压、正压或者流量的目的; (2)注意:不能同时调负压、正压、流量,是同一时刻只能调三种参数之一。 |
