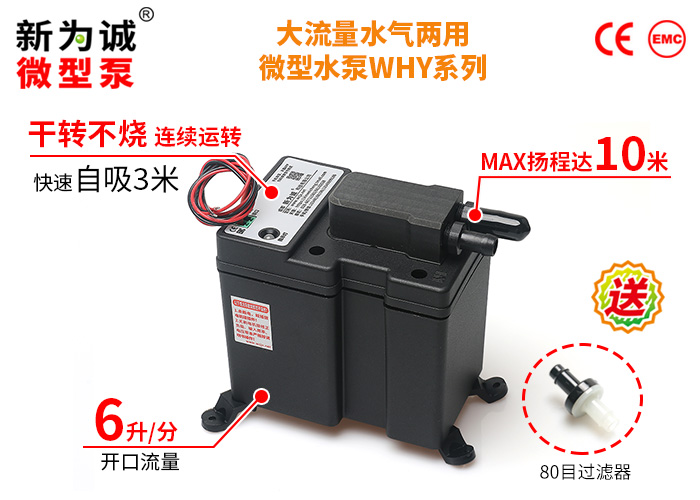

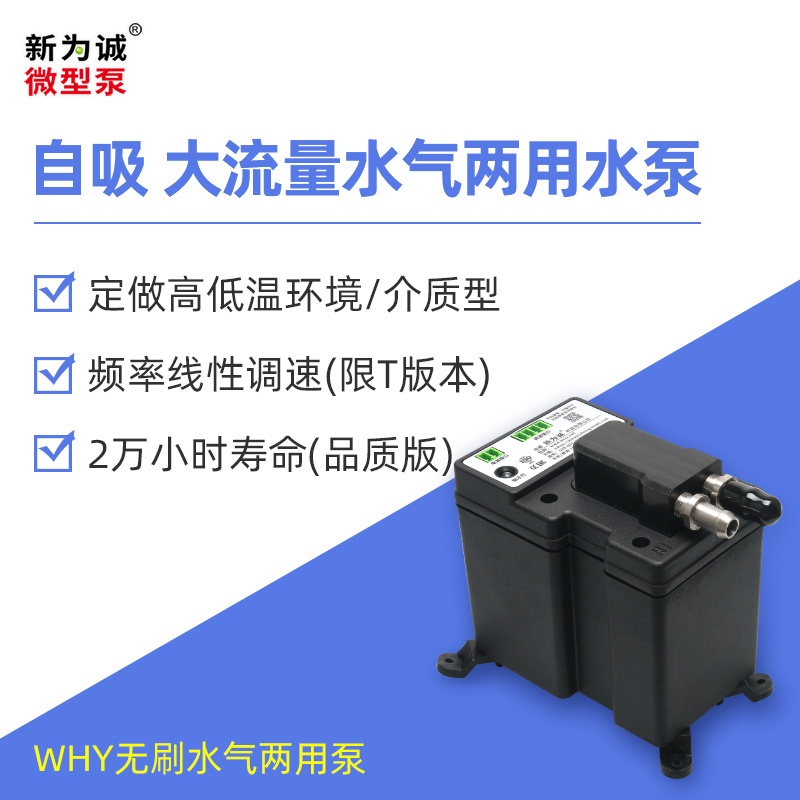

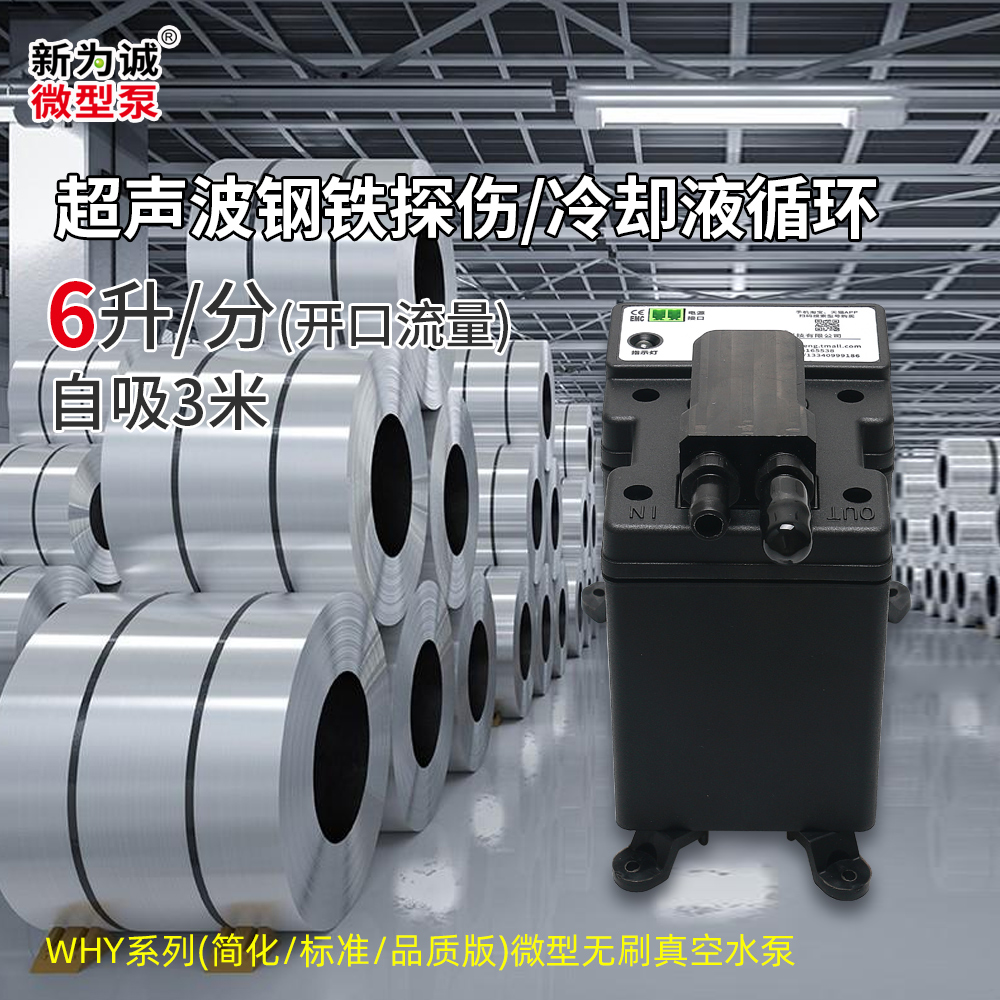

大流量无刷真空水泵

1.横空出世！一代NEW品——微型两用水泵WHY，系新为诚微型水气两用泵中，抽水流量≥6LPM产品，凭借十余年专注微型真空泵和微型水泵的技术积累及不断改进，很好的克服了目前微型水泵行业中，长久以来的尴尬：

(1)某些有刷电机的微型水泵，不能长期连续运转，否则寿命很快终结；而WHY寿命MAX可达2万小时......；

(2)某些无刷微型水泵，虽然可连续运转且寿命相对较长，但没有自吸能力，要么必须安装在液面以下，要么每次使用前必须手工灌引水，非常麻烦；而WHY每次运转前都不用加引水，自动吸水高度更高达3米......

(3)某些无刷微型隔膜水泵，号称能水气两用，干转不烧毁，但实际并未针对抽气或水气混合环境专门测试，且流量很小(1-2升或以下)；而WHY是从新为诚十余年生产的微型真空泵气泵衍生而来，做过苛刻、长期测试等，且抽水流量高达6升/分；抽气平均流量都达到了4升/分！

2.除此之外，大流量水气两用微型水泵WHY还有以下特点：

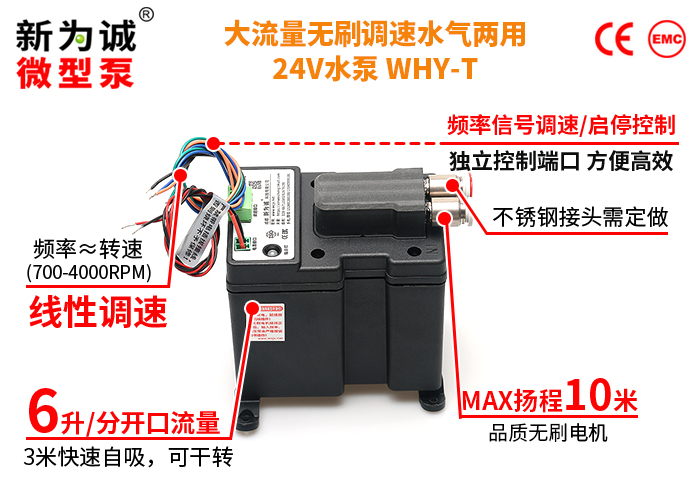

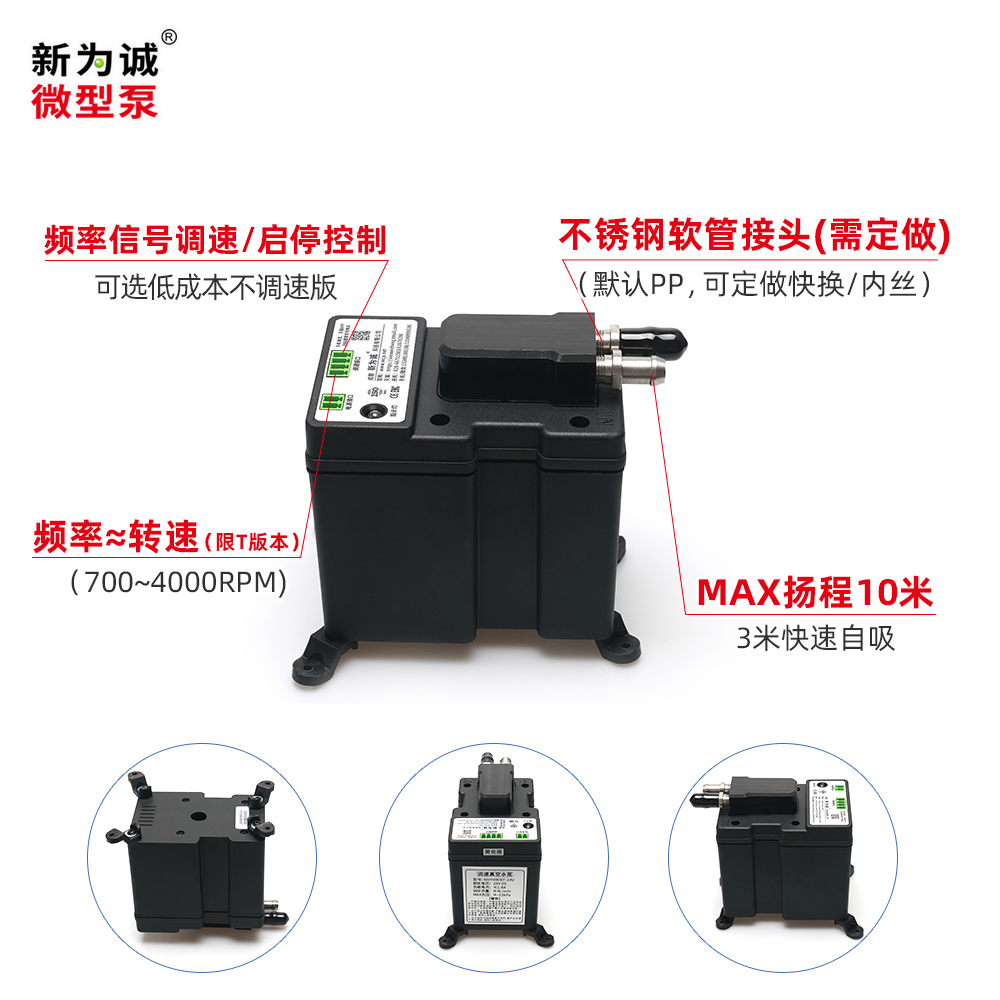

(1)推出调速版和非调速版，调速版支持常见的频率调速，且频率和转速基本为线性关系；频率值≈电机转速；通过频率控制电机转速从而控制泵的流量，提供了很大的方便；

(2)非调速版，既满足客户大流量要求，又兼具低成本优势，还可做为样品购买，为后期购买调速版本适应不同流量场合，降低研发、成品整体成本等.....

3.为满足客户个性化和不同工况要求，新为诚WHY微型水泵还提供了丰富的定做选择。总有一款满足您！

(1)根据不同介质的耐受性，可定做不同材质的泵腔：尼龙(出厂默认)、铝、304不锈钢；

(2)根据不同接管特性(软/硬管/螺纹/快换/直连，介质接触等)，可定做不同接头：黑色PP(出厂默认)、不锈钢宝塔、Rc1/8尼龙内螺纹、铜镀镍外圆快插接头(外径6或8mm)......

4.新为诚两用微型水泵WHY，大流量(6L/Min)，既有较高的扬程(10米)；又具备可靠迅速自吸能力(吸程3米，用途广泛，特别适合大流量、长期连续运转场合，例如水处理行业长期在线检测、采样等；

5.新为诚两用微型水泵WHY，可长时间缺水空转、干转不损坏；配合新为诚浮动开关FS20A，可实现空调冷凝水无人值守自动排水等用途，性价比高；不像某些叶轮式或离心式微型水泵，缺水空转几十秒甚至几秒钟就烧毁了！

无刷电机，长寿命，低干扰

新为诚无刷微型水泵WHY，采用品质无刷电机：微型水泵的标志性参数-“频繁启停参数”高，品质版频繁启停次数高达150万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！

低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。

长寿命：简化版、标准版、品质版电机寿命高达10000、15000、20000小时，品质版更是敢保2年！

新为诚微型泵通用特点

新为诚两用微型水泵WHY，属于较特殊的抽气、抽水两用泵，工作介质可以为气体和液体(非油且无强腐蚀、无颗粒等)；既可抽水、也可抽气；无油不污染介质、免维护......

自我保护

新为诚WHY系列无刷微型真空水泵，具有过载等保护功能（简化版无），保护泵不被轻易损坏：

过载保护：如果有异物落入电机，可能卡死，泵会自动保护停机，避免电机烧毁。

定做接头

客户如对微型水气两用水泵接头有特殊要求，可以定做以下规格接头，新为诚提供模块化接头选配服务，以提升客户服务体验，但具体费用、周期等需要预先咨询新为诚科技销售部。

【新为诚标配+可选模块化接头(以WHY系列示例)】，见下图：

1、默认标配黑色PP宝塔接头

规格：ø6(内孔)×ø9(外径)；材质：PP；接口形状：防滑凸起式(抽排水嘴一样)；

2、定做不锈钢宝塔接头

规格：ø6(内孔)×ø10(外径)；材质：不锈钢；接口形状：防滑凸起式(抽排水嘴一样)；

3、铜镀镍外圆快插接头POC6

建议接管：外径6mm硬质气管

4、铜镀镍外圆快插接头POC8

建议接管：外径8mm硬质气管



关键参数

注：

1、该系列微型泵均使用直流电源，输入电压要求：DC 24V±10%；所需直流稳压电源为选配件，客户需自配，或也可从我司购买定做好的电源。

(1)该系列泵MAX启动电流为6A左右，持续时间约100ms；故要求选用的开关直流稳压电源，至少能够耐受100毫秒的6A或以上电流浪涌(耐冲击能力好)。鉴于该启动特性，建议应使用24V6A约150W)及以上的电源！否则有可能因为电源耐冲击力差，过流保护过小等，造成泵无法启动、电机烧毁等；注意，此类故障不属于正常质保范围！

(2)建议选用新为诚经过改造定做电源 JF-24V3A，避免因电源不符合要求，导致泵无法正常使用！

2、版本及代号说明：

(1)是否能调速：能频率调速版本，后缀加T，例如：WHY4006T-24V，就代表能调速的；不调速版本，无后缀，例如：WHY4006-24V，就代表不能调速；

(2)版本对比：根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；订购时，请一定注明具体版本后缀！

3、如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。

4、表中平均流量是作为真空泵用时，用皂膜流量计测得的流量值；作为水泵使用时，开口流量是用量杯配合秒表多次测量后求平均所得；使用内径7mm硅胶管，抽水管长300mm，排水管长100mm，不接其他阻尼元件，无变径等；

5、不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

6、【体积、接管】：

(1)泵体积(长×宽×高，包容尺寸，单位mm)：129×71×115(含减震脚)；

(2)抽、排气嘴尺寸(mm)：标配塑料宝塔接头ø6(内孔)×ø9，接口形状：防滑凸起式(抽排气嘴一样)，材质：PP；

(3)建议接管(mm)：ø6×ø10硅胶管；重量：约550-1000克。

(4)抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。

微型真空水泵抽、排水试验

抽水、排水高度示意图

1、说明：

(1)抽取的介质为清水，使用硅胶管，内径7mm。

(2)测定吸程H1时，抽水管长度约等于H1+200mm，排水管长度100mm。测定扬程H2时，抽水口软管长度100mm，排水管长度约等于H2+200mm。

2、试验数据:

注：

(1)MAX抽水高度H1和MAX排水高度H2值的定义见上图；流量会随抽水高度或排水高度提高而衰减，H1、H2为两种极限值，故不可能同时达到，请知晓！

(2)该数据可能随产品改进会有所变化，恕不另行通知。

(3)如上表所示，选用不同规格的硅胶管对H1、H2下的流量影响较大，以上试验仅供参考，不作为产品是否合格的验收标准，特此说明！

版本说明

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

注：

(1)★越多，代表此项性能越好；▲越少，代表电磁干扰越低；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!

(2)特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)，详询客服。

可靠性寿命说明

产品寿命测试说明：

1、满载寿命测试工况：进水口连接软管并浸入自来水液面下，使泵工作24小时不停机连续运转抽水；

2、空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下24小时不停机连续运转；

3、电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；

4、寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5~33℃，随气候波动，环境相对湿度50%~85%，随气候波动；

5、实验数据来源为新为诚科技实验室，以及供应商实验室。

工况

1、环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。 低温环境型、高温环境型需定做并特别注明，如WHY4006-24V(品质版+高温环境型)。

工作环境：相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2、介质：输送介质可以全部是气体、气液混合，也可完全是液体，但必须无腐蚀、无油分、不含颗粒(包括禁止含有冰粒等固体颗粒)，非高黏度液体！

该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如WHY4006T-24V(标准版+高温介质型)。

★特别提醒：

(1)抽取高温介质时，介质必须是不含矿物质或杂质的蒸馏水，如因抽取非蒸馏水等介质产生水垢，导致泵产生故障，将不属于新为诚正常质保范围！敬请知晓！

(2)新为诚经过实验验证：当抽取高温水时，水温超过约60度时，流量就开始衰减，随着温度越高，泵的流量衰减比例越大；水温超过约80度时，流量就会有较大幅度衰减；水温达到90-100度时，衰减达到MAX。

(3)此时，抽高温水衰减后的流量，有可能仅剩常温流量的约30%-50%！这是因高温下，水中有气体析出挤占空间，会使抽水流量大幅度降低，这并不属于新为诚泵的质量问题，故请选型时特别注意留有余量！

【请注意】以上试验数据仅为大概数据，且水气混合状态下，个体差异较大，仅供参考！不能以此做为产品验收是否合格依据！

选型注意

1、作气泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作；但施加的负载不能超过泵的MAX负压，或MAX扬程换算成的等效MAX正压(例如10米扬程≈100kPa)！

2、作水泵使用时，排水口只可短暂(≤10分钟)堵死或短暂带大负载，长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

3、扬程禁止超过10米！或泵下游有节流元件时，泵出口压力禁止超过90kPa！否则应在出口管上安装泄压阀，泄放压力设为不超过90kPa，不按此操作，有可能导致微型泵损坏，将无法免费保修，请知晓！

请注意：新为诚该微型泵的排水端虽然可以短暂堵塞或带大负载，但因本身压力流量都很小，并不适合接喷枪、喷嘴等负载用于喷雾、冲洗、提供压力等场合，否则造成损坏，不属于正常质保范围。如确实需要，请选择ASP、BSP、CSP、HSP、PSP等系列压力水泵产品。

4、关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型泵。本身就属于低电磁干扰产品，其品质版低干扰性能，还要优于有刷电机定做的低电磁干扰型号。

5、真空度值越小抽吸能力越强，详见微型真空泵常识。

产品材质

1、介质接触到的材料：增强尼龙（可选铝、304不锈钢）、EPDM橡胶、PP接头、或铜镀镍接头、或不锈钢接头，请根据接触材料进一步判断泵对所抽取气体的耐受性。

2、泵体塑料零件的材料为增强尼龙，减震脚的材料为PVC。

噪音

虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

过滤

当泵工作一段时间后，输送介质中含有的固体杂质会积累在泵腔内部，破坏泵的气密性，使流量和真空度下降，在泵入口一定要配过滤器。实践表明，一般我们认为很清洁的气体中仍然含有粉尘杂质，也需要过滤，确保泵内部的精密气密性元件正常工作。过滤器使用一段时间后，因附着了杂质而阻力增大，使系统的流量和真空度明显下降，应立即更换过滤器。过滤器的寿命视介质的清洁程度而定。

参数曲线

真空度-流量曲线，不同微型泵之间存在一定的个体差异，该曲线仅供参考，不作产品验收依据。本小节所述“流量”均指“平均流量”。

（暂未更新）

不调速型接线说明

WHY不调速型接线图

警示：

(1)禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！

(2)用户在接线前，需确定输入电压为24V，错误的输入电压会导致产品损坏并不在保修范围内。

频率调速接线说明

WHY-T调速型接线图

(注：上图线色与实物线色可能不同，按上图线序连线，点上图可看大图！)

1、频率调速型接口定义表：

说明：

(1)出厂时新为诚微型水气两用泵(可调速型)配有信号线，客户将自己信号线与之连接即可。

(2)警示：禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

(3)注意：在抽水情况下，因介质负载影响，转速可能无法达到空转时设定的MAX转速。

2、工作指示灯说明：

通过指示灯颜色变化，可以反馈泵的工作状态：

(1)绿灯闪烁：泵在非调速状态下正常运行。

(2)蓝灯长亮：泵进入调速运行状态(调速接口使能信号低电平)。

(3)红灯长亮：泵异常(电压超限或电路板内部故障)。

电机启动电流说明

1、该系列泵MAX启动电流为6A左右，持续时间约100ms。

2、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

3、启动电流曲线在抽气口和排气口直通大气的工况下测得，不同泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。

4、鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.对启动电流有限定的用户，对有“启/停”功能端子的泵，应控制电机的“启/停”功能端子，而不能控制电流的通断。

b.如客户从新为诚公司选配电源，则可选配JF-24V2.7A（约65W)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

c.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备24V8A及以上开关直流稳压电源。

5、在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！

注意事项

1.该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

2.异物不得落入气咀，抽取的介质中不能有固体颗粒，否则将损坏微型泵！

3.进水口不能接有高压水源(如直接接自来水龙头等)，否则可能导致水泵损坏！

4.作真空泵使用时，泵的抽气端和排气端均可以带大负载、甚至完全堵塞，属正常工作，但是施加的负载不能超过泵的MAX负压，或MAX扬程换算成的等效MAX正压(例如7米扬程≈70kPa)！

5.作水泵使用时，抽水口可满负载运行（完全堵塞），排水口可短暂(≤10分钟)堵塞。长时间堵塞或大负载会损坏微型泵，将导致正常保修失效！

6.本产品用于抽取有害气体时，必须进行再次密封，确保人身安全！

7.内置精密控制电路，需配套品质开关电源或直流稳压电源使用！

8.禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！切勿将正负极接反，否则将烧毁电机！

9.接触者应采取防静电措施！

10.请严格按照该说明书要求操作！

三维示意图

三维示意图

WHY两用微型水泵（不调速）-外形尺寸图(以下图示单位：mm)

WHY-T两用微型水泵（调速型）-外形尺寸图(以下图示单位：mm)

安装说明：

1、泵上螺钉不可拆卸，容易损坏；

2、安装孔为自攻螺钉孔，不易反复拧紧、拆卸，不然会导致安装松动、不可靠。

配件说明

该系列微型泵随货配件如下表：
